3D列印簡單講

3D列印現在是一個家喻戶曉的名詞,但在這名詞後面又是代表哪些東西呢?

同學們讓我們一起來看看吧!

3D列印是一個能使用3D印表機將3D圖檔輸出的一個過程,簡單來看的話,就跟我們使用一般印表機列印出電腦中的文件、照片或是各種資料一樣,是一種將數位資料輸出成實體資訊的方式。

而3D列印簡單來說可以將它分為3個階段:1. 建模、2. 切層、3. 列印。
以下我會先說明這三個階段的內容,最後再來說明3D列印的問題。

  1. 建模:
    建模基本上就是我們前幾週的課程內容:TinkerCAD、123D Design等等軟體都是一種建模軟體,也可以參考這篇(https://livingtechlearn.wordpress.com/2017/01/22/3d繪圖軟體/)裡面有另外分享一些3D繪圖軟體。
    我們需要有基本的物件圖後才可以列印,就像我們要影印東西出來也要先有圖片或是文件,不然就只是把一張紙送進去再送出來而已了。

    %e6%9c%aa%e5%91%bd%e5%90%8d
    需要有電腦中的3D圖才能印

    而除了自行繪製圖案外,也可以上網下載喜愛的圖案,如Thingiverse就是全世界最大的3D圖檔資料庫。

  2. 切層:
    3D列印的概念就是將原先在電腦中的物體變成「一層一層」的,並列印的材質一層一層的疊上。因此原先的物體需進行「切層」的作業。
    可以看到下面的圖片:

    %e6%9c%aa%e5%91%bd%e5%90%8d2
    切層範例(使用Cura切層)

    黃色的是我們一層一層的列印材料堆疊模擬狀況
    藍色是印表機噴頭移動但是沒有擠出材料的狀況
    灰色是「支撐材料」。由於學校使用的3D印表機為FDM(熔融層積堆疊)的方式,材料會像熱融膠加熱一樣擠出,因此無法完全懸空,依舊需要材料支撐才能在空間某處固定。
    而常見的切層軟體為:

    • Cura、Slicer 3r、KISSlicer

    而如果機器是廠商組好(通常會有漂亮的塑膠或是金屬外殼),則要看該廠商的軟體。

  3. 列印:

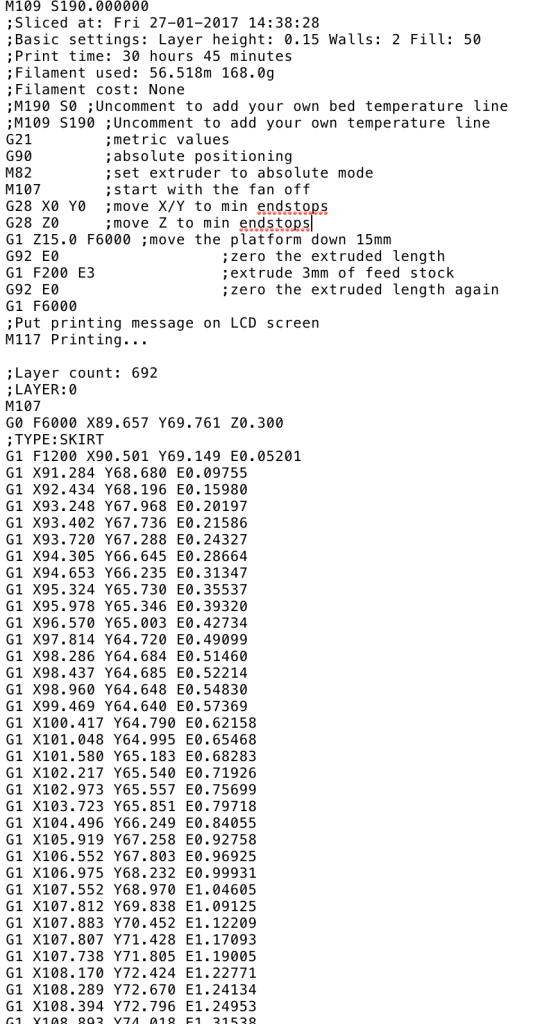

    切層後的檔案會是Gcode(下圖),印表機讀取的資料就是下面的資訊,單純告訴印表機要在哪個時候運作什麼元件而已。

    %e6%9c%aa%e5%91%bd%e5%90%8d3
    3D物件切層後的Gcode

因此3D列印其實裡面還有一些複雜的步驟,同學們務必遵守老師的指示來操作唷!

下面這個影片,雖然是2014年的影片,但到現在還是很實用喲!

接下來讓我們來看看學校的3D印表機要怎麼使用吧!

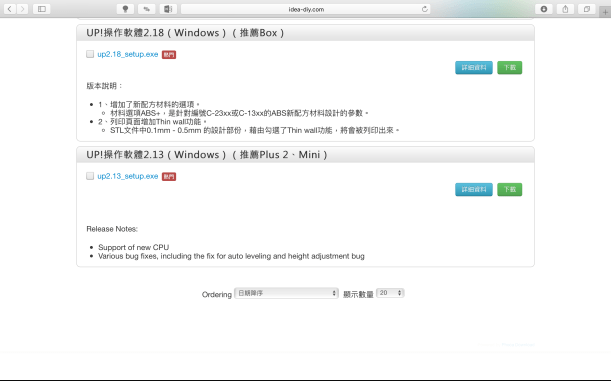

今天須注意的是如果使用Up Box的話,需要下載上面的版本,其他的下載2.13版即可。

2017/09/21更新
Up系列將切層軟體整合了,所以直接下載最新檔案即可。

記得要把列印物拆下時務必將平台板子拿下,不然會發聲平台歪掉的狀況唷!
其他在操作時的安全指示請在課堂上專心聽從老師的指示。
