使用Onshape繪製手陀螺

最近同學們大家好像在流行買不同的手陀螺,但想不想試試看自己做一個呢?


之前的課程中我們有介紹Onshape這套軟體,而現在就可以用Onshape來畫出自己的手陀螺

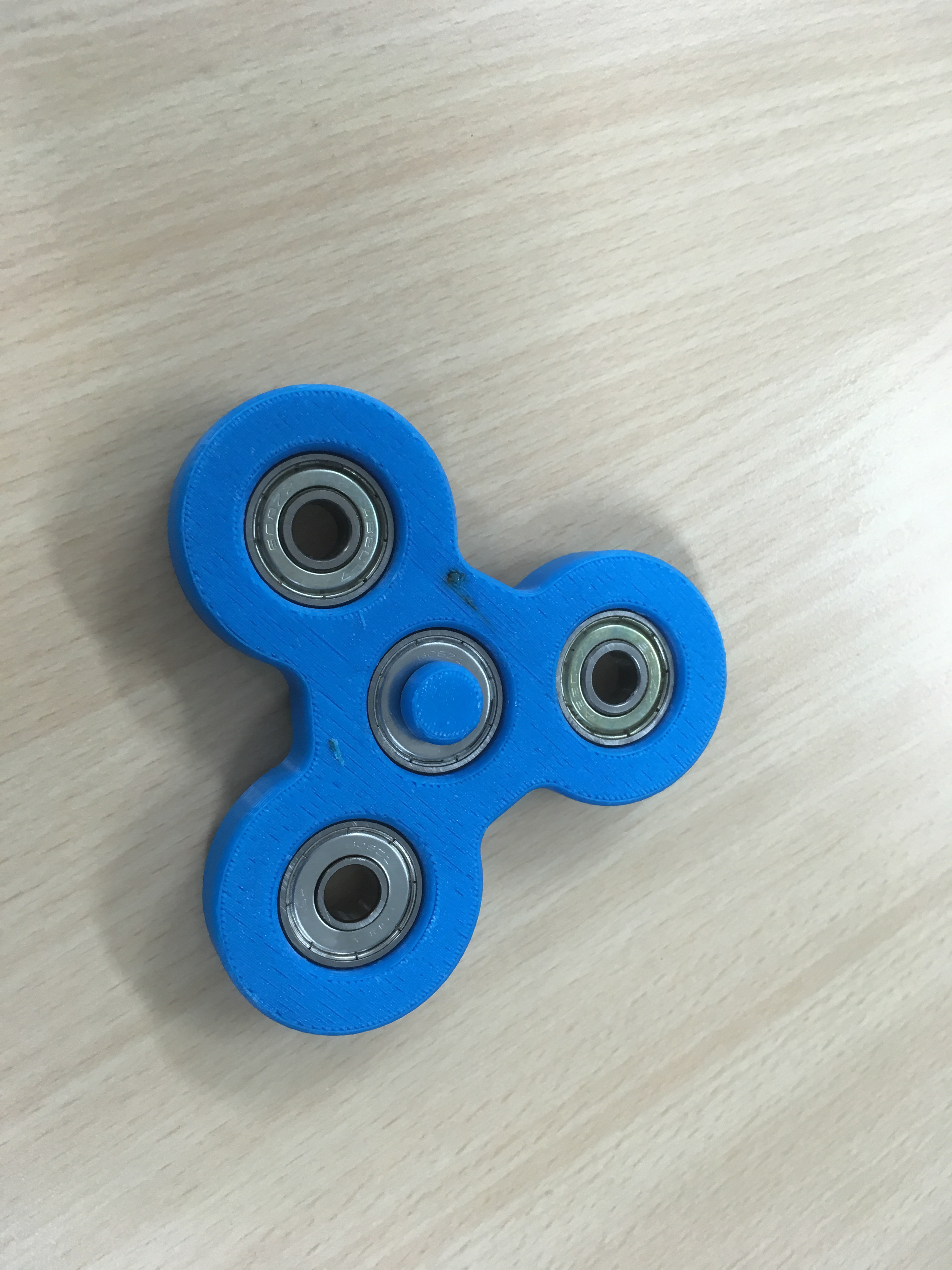

這是最近大家在流行的手陀螺,據說台灣買一個要300~500元(https://www.taobao.com/product/手陀螺玩具/p-6.htm)

但自己畫一個價格大約在100以內就可以囉!

首先我們這邊用臺灣常見的608ZZ軸承

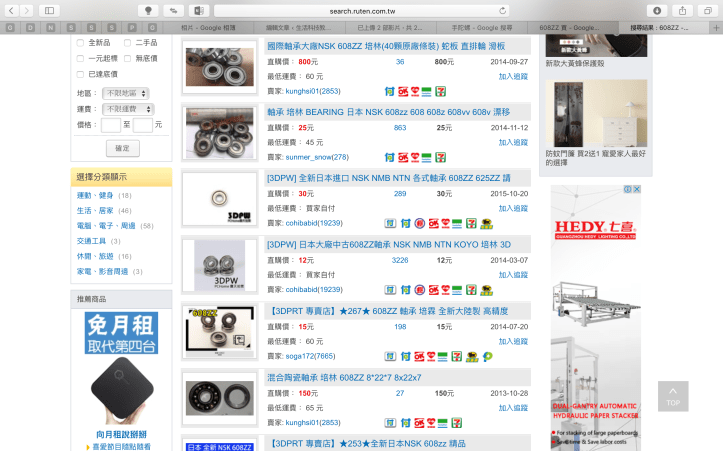

螢幕快照 2017-03-17 23.52.33.png

有沒有發現價格很便宜?

接下來就要來「測量」608ZZ的規格了!(這是騙你們的…)

規格這東西請「上網查」!

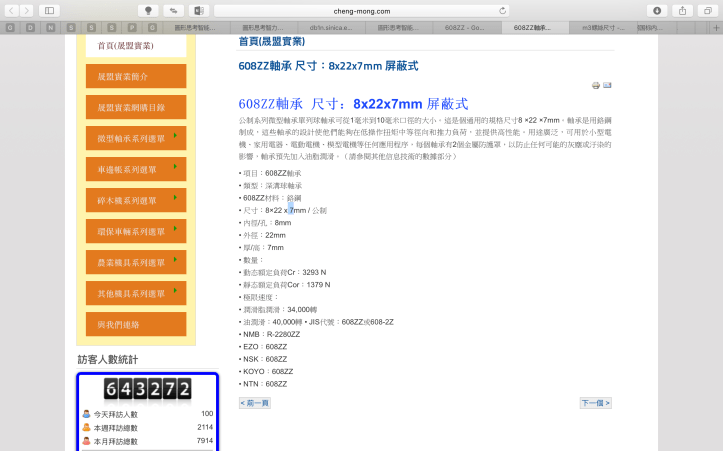

螢幕快照 2017-03-17 23.55.01.png

搜尋608ZZ就可以了!!

這裏請記住,我們身處於網路時代,幾乎所有東西的設計圖在網路上都查得到,這也是為什麼我要求大家要會看三視圖!不要東西要製作就先拿起尺測量,很多時候你在製作之前材料根本還沒送到呢!

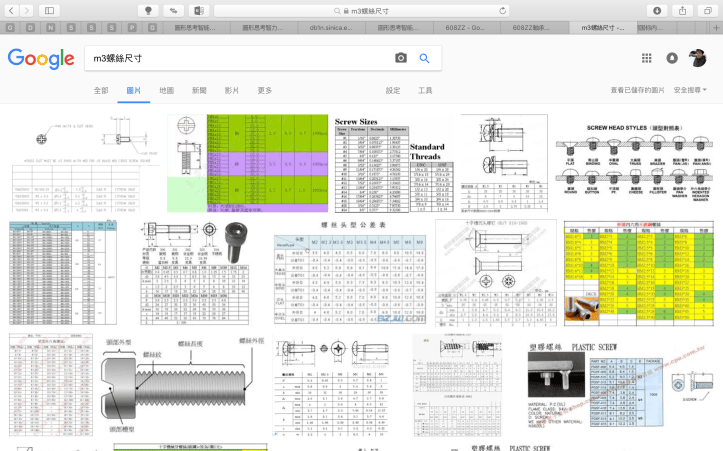

連螺絲尺寸都請上網找

螢幕快照 2017-03-17 23.58.27.png

好囉!

接下來我們就來畫圖了!

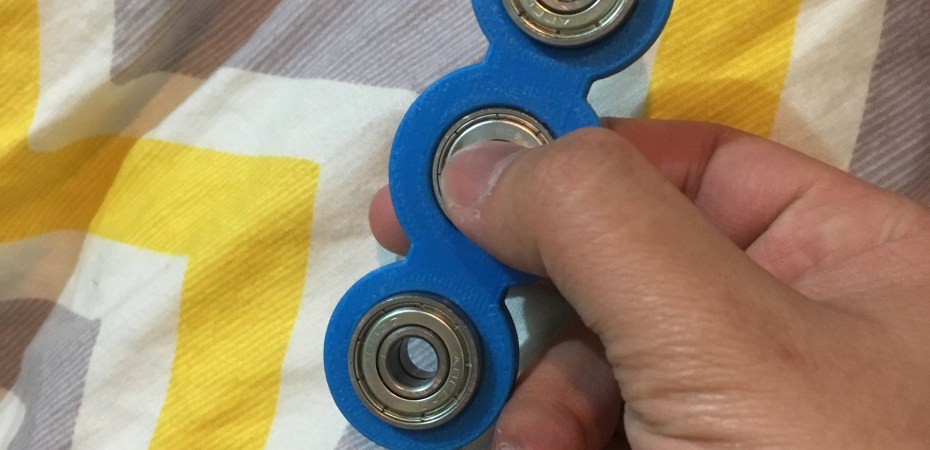

畫完之後就有一個手陀螺囉!!!


改裝了三軸的

檔案可以從這邊下載:

https://www.thingiverse.com/thing:2197998

作業繳交:https://goo.gl/forms/zr7IpJwcicR9KYNH2





指尖陀螺最後作業繳交:https://goo.gl/forms/vv1FLiGO8Wo69GRO2
