3D印表機組裝

上週到中坡教會分享3D印表機後,課程中有些對於自己組裝3D印表機感興趣的朋友希望能整理一些資料,所以就來了這篇囉 🙂

先來分享一下一年半前帶過得3D印表機組裝研習。

之前帶過的3D印表機組裝研習

2016 3D印表機組裝教師研習

2016 台北市建國國中3D印表機組裝課程

那接下來我們就來談談自行組裝的3D印表機吧!

市售與自組的3D印表機

這邊我先說明,我自己家裡有兩台3D印表機,都是依照Reprap專案自行組裝的Prusa i3機型(如果有廠商方便提供給我機器做測試也很歡迎唷),所以機器不一定要跟廠商買,自己組裝也不錯,但各有特點以下說明。

自行組裝的機器有幾個特點:你會修、你可以放心拆他、網路上都找的到資料;市售的3D印表機有的也是賣散件,有的則會幫你組裝好,那不同廠商會有機器上的賣點,但組裝好的一般來說就是讓你帶回家,插上電腦就能印了。

我們可以想看看在10年前我們要買電腦的時候,那時候手機還在智障型手機,電腦我們可以到自家巷口的電腦維修行請她幫你買零件組裝成一台電腦,也可以買Acre或是ASUS已經組裝好的電腦,買回家直接插上電源使用。而現在的3D印表機也是這樣,我們可以選擇自行組裝或是買別人做好的印表機,但這邊我們聚焦在單一一台3D印表機的組裝就好。

入門的自組3D印表機

3D列印技術其實幾十年前就已經存在了,但現在會廣受大家討論的原因在於他的專利開放,因此我們可以在網路上找到相關資料進行自己的3D印表機製作。

有興趣可以搜尋Reprap專案

而下面我會先提供Prusa i3這款機器的材料清單,那我個人覺得在入門階段,Prusa i3的機型是很好上手的,個人不建議一開始就進入Delta機型,會把自己搞瘋。

另外如果要簡單的機款也可以買大陸CR-7、CR-8、CR-10之類的,同樣可以自行組,雖然會有些限制,但是基本上難度又比我下面提供的材料清單容易些了。

https://www.facebook.com/groups/CR7.3Dprinter/permalink/2080422808855327/

進入Prusa i3

我個人推薦Prusa i3的原因是他X、Y、Z三軸都是獨立的,所以我們今天哪裡出問題可以很快調教,那精細度的問題就只能說修行在個人了,當然我也可以截住提供調整意見,但我自己的印表機誤差不會超過0.05mm,超過組裝起來就很麻煩了。

我們可以上Reprap的網站中找prusa i3:http://reprap.org/wiki/Prusa_i3_Build_Manual

這裡他會跟我們說有那些材料需要購買與列印,但如果英文看起來很吃力,也可以找台灣廠商提供的資料。https://www.thingiverse.com/thing:440395 這家我頗推的,機器頗不錯,之前帶研習就是他們家的材料,現在永和國中也自行添購了許多台。他們的FB:

https://www.facebook.com/CL-3D-Studio-475391485937326/

但這邊我還是提供一下需要的材料清單:

  • Z 軸 不鏽鋼牙條,M5  305mm 2支
  • Y 軸 不鏽鋼牙條,M8 209mm 3支
  • Y 軸 不鏽鋼牙條,M8 275mm 1支
  • Y 軸 不鏽鋼牙條,M8 430mm 2支
  • Z 光軸 8mm*320mm 2支
  • X 光軸 8mm*384mm 2支
  • Y 光軸 8mm*405mm 2支
  • M8螺帽42個
  • M8墊片42個
  • M5 20mm 皿頭內六角螺絲 2支
  • M5 螺帽 8個
  • M4 50mm 有頭內六角螺絲 2支
  • M4 20mm 有頭內六角螺絲 2支
  • M4 螺帽 4個
  • M3 10mm 有頭內六角螺絲 10支
  • M3 20mm 有頭內六角螺絲 4支
  • M3 30mm 有頭內六角螺絲 7支
  • M3 40mm 有頭內六角螺絲 2支
  • M3 15mm 有頭內六角螺絲 45支
  • M3 螺帽 52個
  • M3 墊片 34片
  • M2 20mm 有頭十字螺絲 6支
  • M2 螺帽 6個
  • M2 墊片 6片
  • LM8UU 線性軸承 10個
  • 608ZZ軸承3個
  • 625ZZ軸承 4個
  • MF105ZZ有邊軸承 2個
  • 壓縮彈簧,內徑5mm/線徑0.5mm/長20mm,5個
  • 2GT 20T(齒) Pulley 同步齒輪 2個
  • 2GT 皮帶 pitch2mm,寬6mm,2公尺1條
  • 微動開關 3個
  • RAMPS 1.4 控制板 1片
  • A4988步進馬達驅動模組 4片
  • Arduino Mega2560 1片
  • USB連接線
  • 12v 100W 電源供應器 1個 (NES-100-12)
  • 多心線 24 AWG 黑綠藍紅 各五公尺
  • 帶插頭電線1條
  • 束帶
  • 蛇管
  • 機構列印件

參考資料:http://diy3dprint.blogspot.tw/2013/10/prusa-i3-3d-diy.html

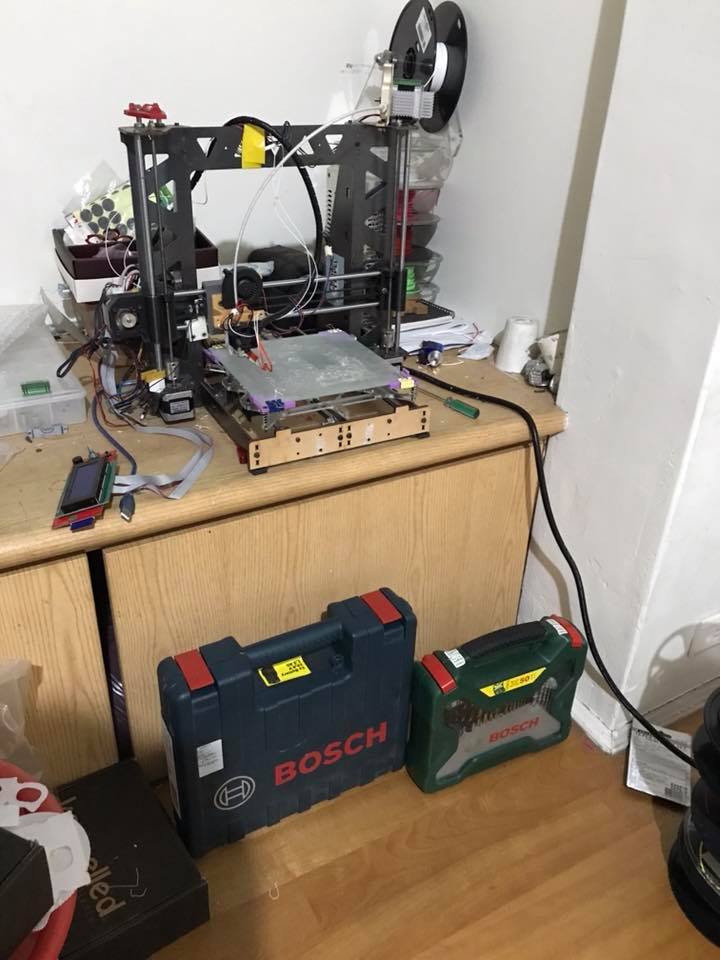

最後曬一下自己的印表機,這台已經陪我快四年了,目前還在服役中,列印件還持續使用中。
