20180331 百齡高中觸控燈

20180331百齡高中觸控燈研習

課程PPT在這邊:

https://docs.google.com/presentation/d/1ls-uzADw53zn9rasGw6YFAW7Q_Di42WA76aYZReYMWk/edit?usp=sharing



課程內容:主要以學習焊接技巧為主、次要則認識電子元件的擺放方法與裝法。

課程材料:自製的觸控燈電路,上面將電阻、電容、電晶體與LED分區擺放,並標上英文。

材料清單:

USB
SGL8022W、8pin IC腳座
8050
電容:104、103、10uf
電阻:47K、1K、220 ohm
LED



焊接教學:以前有上過了,可參考基本電子銲接

但這邊再說一次囉

焊接安全:照做就很安全,就跟游泳一樣 🙂

1. 工作區域淨空
2. 工具準備好並擺放整齊:電烙鐵、烙鐵架、海綿
3. 電烙鐵只有使用時才能插上插頭
4. 有人拿電烙鐵當西洋劍就出去
5. 海綿沾水,但不滴水
6. 電烙鐵使用前才要清潔、使用後請讓銲錫保留在上面



焊接原則:元件處理

你開始焊接會遇到很多問題,比方說:

正負????
哪個先焊??????
什麼是什麼?????????

比起在這邊看,不如直接操作一次比較快



焊接1

IMG_2159
1. 先從小的元件開始焊接 2. 上面金屬有圓形和方形,方形必定有詐 3. 要看字
1. 先從小的元件開始焊接
2. 上面金屬有圓形和方形,方形必定有詐
3. 要看字



焊接1-1:從小的元件開始焊接

>>> 一般來說,電阻最小
請拿47K、1K、220電阻先穿過電路板

焊接1-2:焊接操作

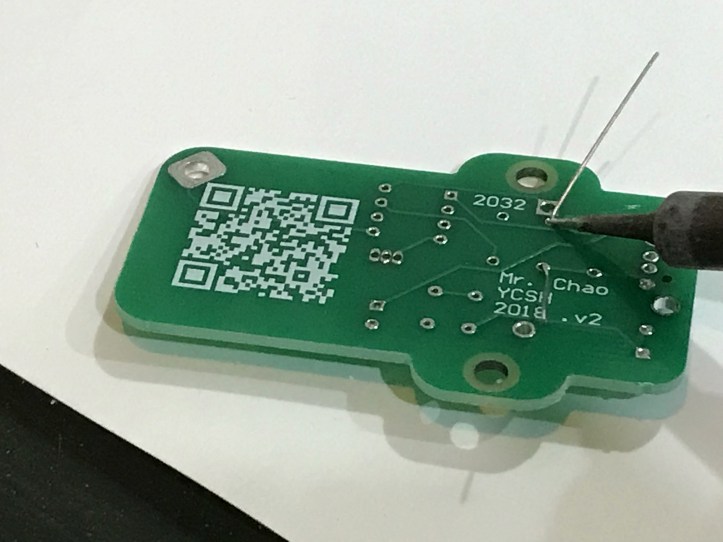

IMG_2171
電烙鐵先過去觸碰焊接點電路板上的金屬與針腳

電烙鐵先過去觸碰焊接點電路板上的金屬與針腳

IMG_2173
再將焊錫往電烙鐵方向戳過去。 他會像奶油在平底鍋上融化
再將焊錫往電烙鐵方向戳過去,他會像奶油在平底鍋上融化



焊接2:焊接的量

焊接處呈現細微的小山狀,翻過來背面元件的部分也同樣呈現小山狀



焊接2-2:剪去不要的

剪掉多餘的線,剪到焊錫以上的地方即可



焊接3:正負

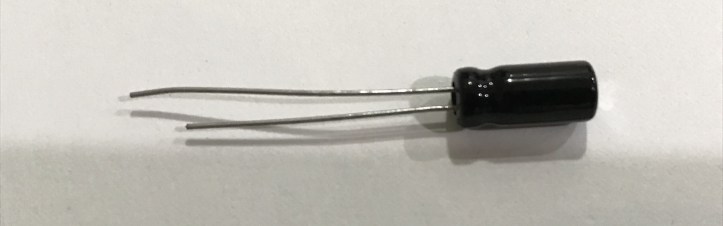

IMG_2197
電子元件有分正負 長正短負 紅正黑負
電子元件有分正負
長正短負
紅正黑負



焊接 4: IC方向

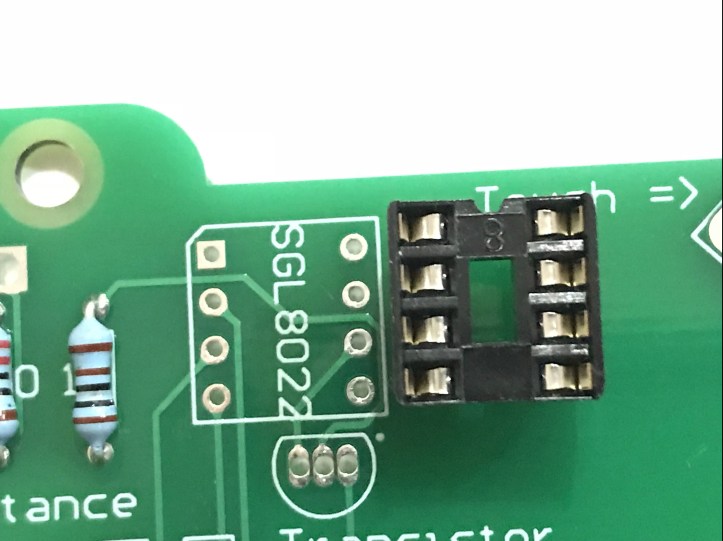

IMG_2200
IC有方向,電路板看方形或截角 IC有方向,元件看半圓形缺角 先焊底座再插上IC
IC有方向,電路板看方形或截角
IC有方向,元件看半圓形缺角
先焊底座再插上IC

焊接 5 電晶體

半圓形電晶體有三隻腳,電路板上通常會畫好半圓形



焊接 6 USB焊接

焊接 7 LED燈條

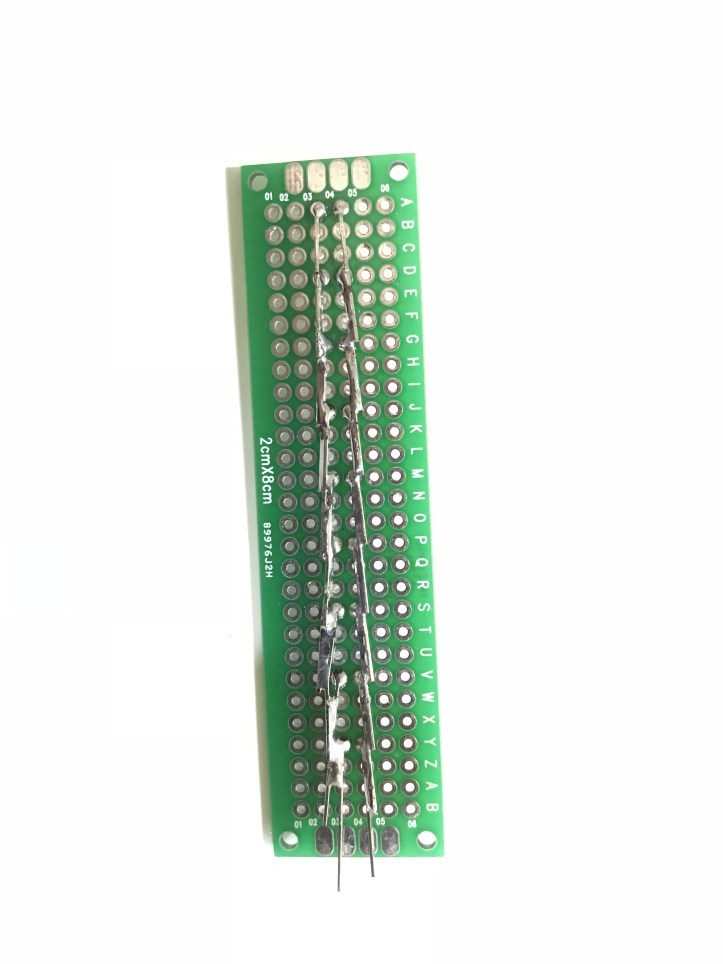

正一排、負一排,再將正全部折下

IMG_2215

將正的焊接在一起後,負的也折下焊接在一起

再來就可以完成囉!!!!



下面我們來看看其他建議:

可以製作不同的LED燈排法
可以使用變色LED增加趣味
可以將LED換成馬達就成為風扇
可以... ... 任何都可以



有興趣就來做看看吧!!!

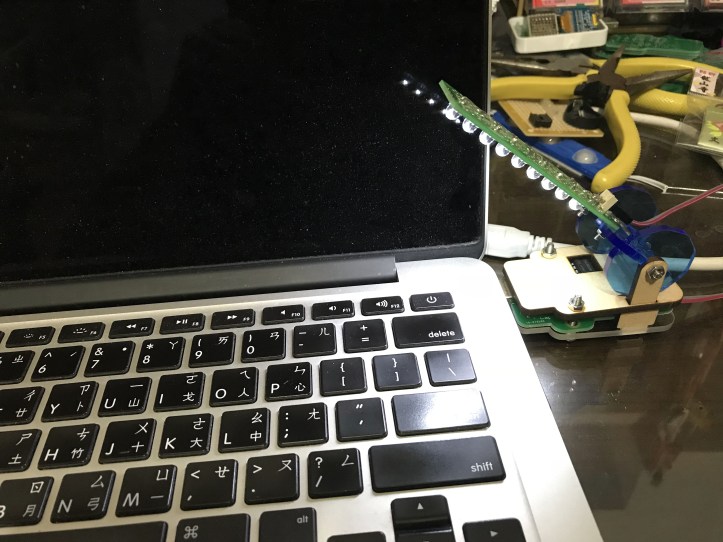

IMG_2138

研習照片 (感謝百齡高中提供:百齡高中照片連結
