電路認識與焊接

同學們可以看看身邊的物品,現在幾乎都已經電子化了。

我們在生科課中,除了可以使用3D繪圖或是2D繪圖軟體,搭配3D印表機以及雷射切割機,或是你們在國中時學過的傳統加工機具進行作品製作外,要讓自己的作品更加多元的話,電子元件或是電子電路的處理與認識勢必是一項很重要的內容。

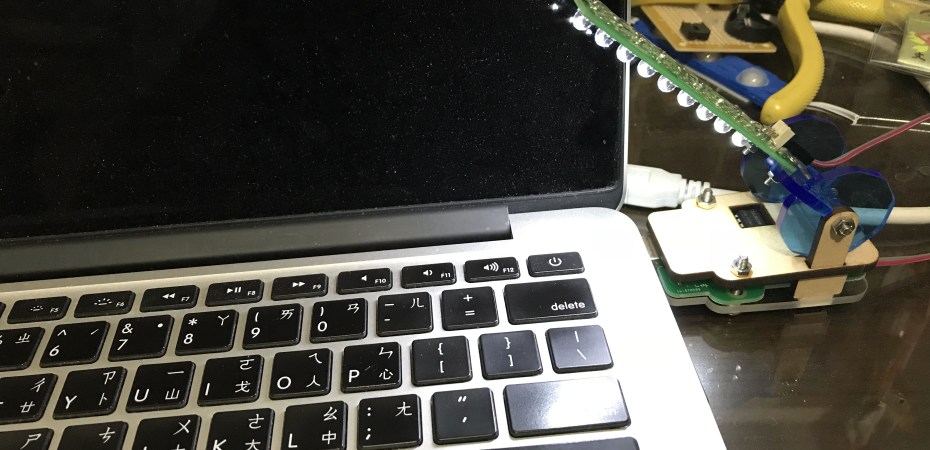

下面我們就用簡單的觸控燈來跟同學介紹如何焊接囉!



工具認識:焊接電子元件時,我們會有一些基本工具,電烙鐵、烙鐵架、海綿與焊錫,這些工具老師課程中會示範如何安全操作,如果要複習或遇襲可以參考這篇基本電子銲接

而本次我們要做的是觸控燈,這部分課程老師先前已經在別的學校教過,有興趣可以看這篇20180331 百齡高中觸控燈

下面我們就在講一下內容囉!

課程材料:自製的觸控燈電路,上面將電阻、電容、電晶體與LED分區擺放,並標上英文。

材料清單:

USB
SGL8022W、8pin IC腳座
8050
電容:104、103、10uf
電阻:47K、1K、220 ohm
LED

這邊會有第一次作業:

請同學們各組上網查一下:電阻、電容、電晶體、DIP與SMD、IC焊接注意事項、LED六樣內容,整理出一頁的報告,簡單敘述網路上查到,這些元件他的功用與介紹,並於下一堂課時上台報告。

https://goo.gl/forms/uqVNTRfcnT89ZaWF2

我們課程分三個階段:

  1. LED焊接
  2. 觸控電路焊接
  3. 外殼製作與設計



一起來完成吧!
