[週六夜活動] 小型擴大機

週六晚上抽點時間來做點小東西

前陣子朋友送了我一台他自己做的小擴大機,使用LM386這顆IC。LM386是音訊電流放大器,而這個擴大機裡面就放了兩顆,分別給左右聲道。

而下面我就記錄一下製作過程囉

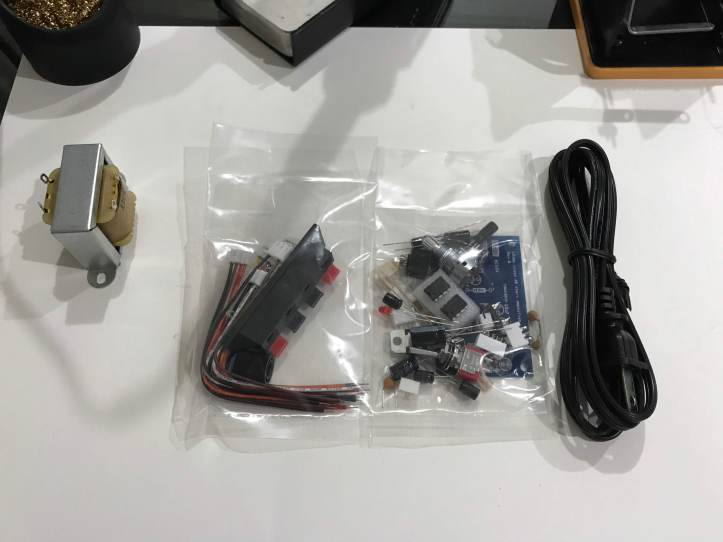

IMG_0351

首先材料就這些,基本上半個小時內可以完成

IMG_0352

先拿出這一包,基本上9成的元件都在這裡面了

IMG_0353

元件一定要先清點過再開始動作 😀

IMG_0354

兩顆LM386

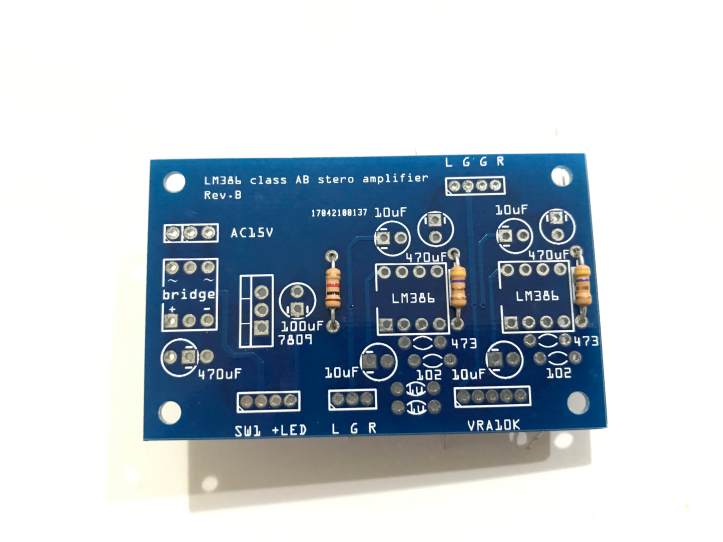

IMG_0355

焊接的時候一定從矮的先開始焊

再來把其他元件一個個擺好焊上,這邊要提醒,白色這些JST接頭的開口記得都要朝電路板中央唷!

再來是電容。一般來說PCB板上面,方形代表正端,所以電容長的腳要焊到這邊。但是在這邊,你會看到方形上下各有一條線,這個不是印刷錯誤唷!這是代表負極,所以如果你還是乖乖的把長的插上去…等下他就炸電容給你看 XD

電容全部焊上去,然後注意,有一顆470uF 25V的要焊在電路板最左邊

然後剩下的線都焊上

IMG_0376

再來是外殼,好啦,其實外殼是我畫的 😛 然後在焊接電線前,務必將電線穿過去,在焊接到110V那端。

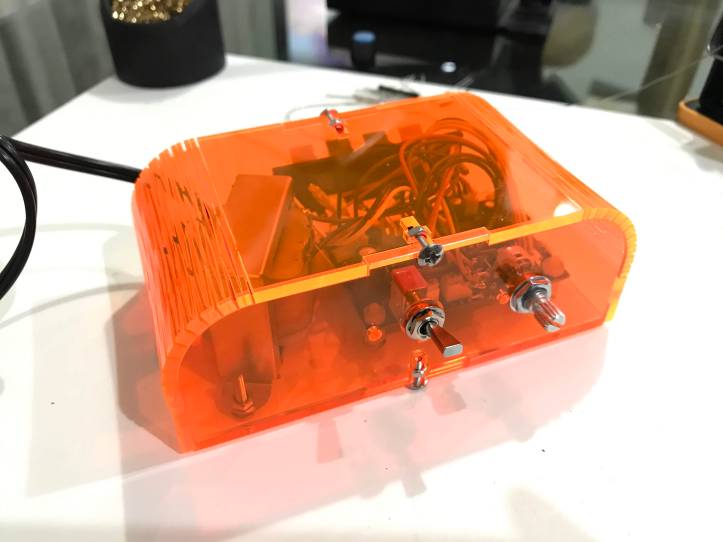

IMG_0377IMG_0378IMG_0381

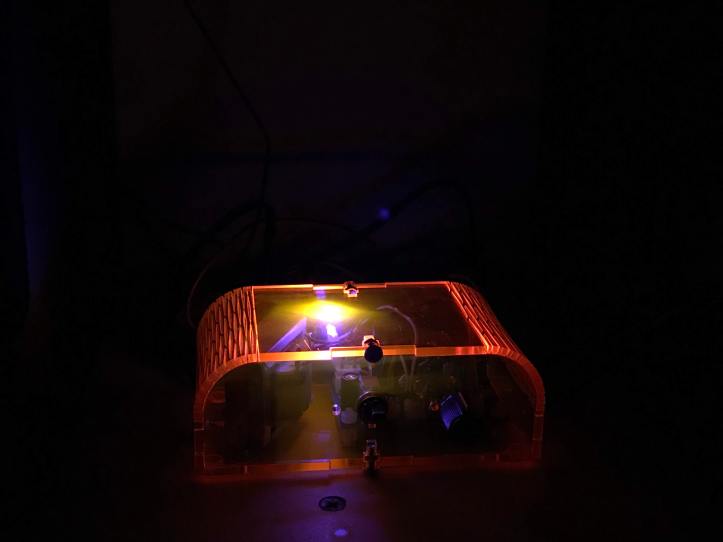

IMG_0385IMG_0387IMG_0386IMG_0388

組裝起來就完成囉!!!



如果有老師或同學有興趣的可以在這邊找到套件,外殼可以來找我切 😀

https://goods.ruten.com.tw/item/show?21725537265139
