機構玩具在國中的生活科技課程中是十分重要的內容，透過機構玩具十座，可以讓學生學習基本的木材切割、組裝、黏合等加工技巧，也能使學生認識機構中對於凸輪、連桿等操作內容。

而今天在家裡的時間，如果想做點不一樣的內容，又能做什麼呢？

我們今天就把原本的木頭材料換成金屬材料，讓自己的作品多一點不一樣的特色實作作品吧。

這邊我們使用的材料為0.3mm紅銅或是0.3mm的鋁板，並搭配金屬管和金屬條。工具則使用一般的老虎鉗、美工刀、鋼尺，可以的話可以買小型的桌上虎鉗，在很多加工上都能幫上忙唷。

接下來我們就可以開始加工囉。

首先我們先透過3D繪圖軟體繪製我們物件的立體圖，這邊我用的是Onshape，在教學上比較便利。

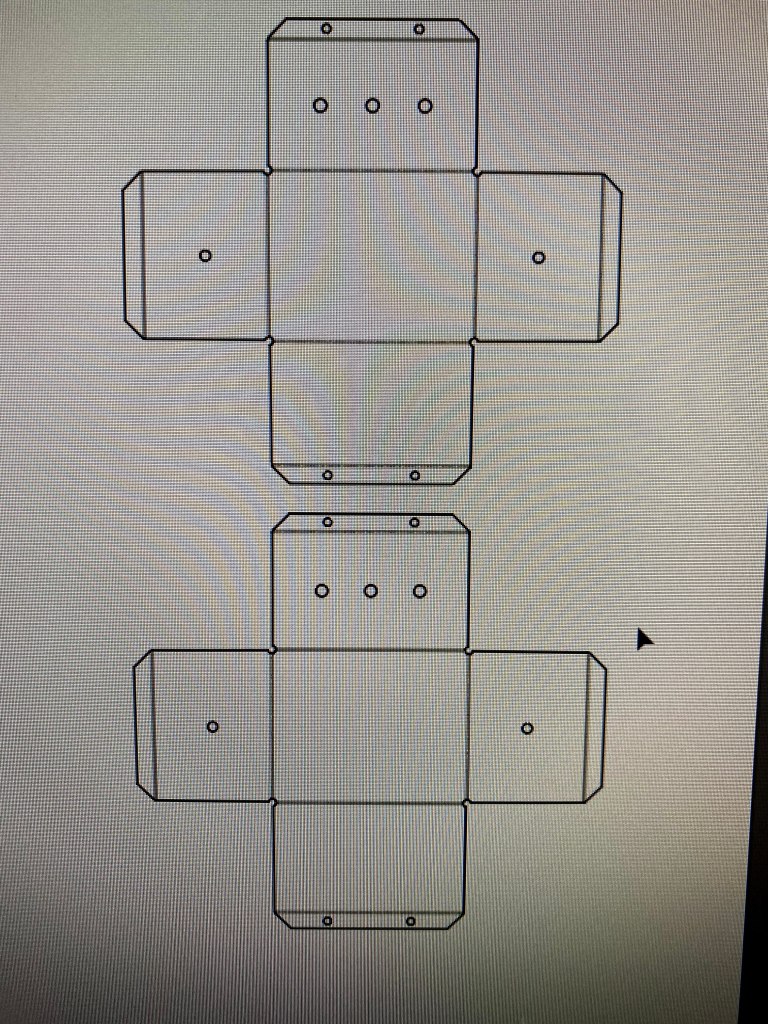

接下來將圖型展開後列印出來，製作成紙模

•

•

•

•

將紙模貼上金屬板，然後先在對應的孔位使用手鑽鑽開，鑽好後使用美工刀裁切，如果有金工用的斜口鉗或是金屬剪鉗也可以使用，操作起來會更順利唷。

處理完之後，可以在要彎折的位置使用美工刀輕輕的劃過，可以幫助等下彎折時更好折到對應的位置。

接下來就可以來處理主題設計的部分囉

為了做出如凸輪玩具一樣的凸輪效果，我們可以剪一塊圓形的金屬片當底，再用銲錫（電烙鐵用的）先上助焊劑再點上焊錫就可以順利焊接了。

接下來就可以組裝囉。下面是成果展示，可以做成凸輪或是凹金屬條，做成曲柄連桿的機構唷。

加上TT馬達後也頗有趣的。
