[開箱] Arduino Uno mini

2021年Arduino做了一個有趣的宣布,因為Arduino正式銷售超過1000萬片了,因此將推出一款紀念版的Arduino Uno板,作為紀念。
Arduino本身作為開源開發板的常青樹,相信許多人除了過去的8051以外,近幾年最常聽到的就是Arduino板,並且在網路上也能看到許多透過Arduino所製作的專題作品,如大家很常使用的開源3D印表機中的控制板就是Arduino旗下所推出的Mega 2560;或是製作Arduino Drone專題時所使用的Arduino nano:Arduino Keyboard上所用的Arduino micro。這些都是透過Arduino旗下的開發板所製作的專題,並且讓許多不太會電子電路或是程式撰寫的人,都能透過這塊開發板快速的製作並完成自己的專題。

因為Arduino從2005年上市至今,已經提供了許多的實作者以及教學單位在程式、電路教學或是數位藝術創作上使用,因此對於Arduino的發展故事可以在網路上搜尋「Arduino」就能找到許多關於Arduino的介紹,並且有許多的教學範例、書籍等,供大家參考。而Arduino官方網站也秉持著開源的精神,提供了每塊板子的電路圖、datasheet等資料,使得一般使用者也能自行製作Arduino,並用於自己的專題。(這也是為什麼他們到2021年才達到1000萬張…,掏寶上隨便都一堆副廠板…)

那這邊就先來看看這張Arduino UNO mini Limited Edition的介紹影片吧。

個人開箱環節

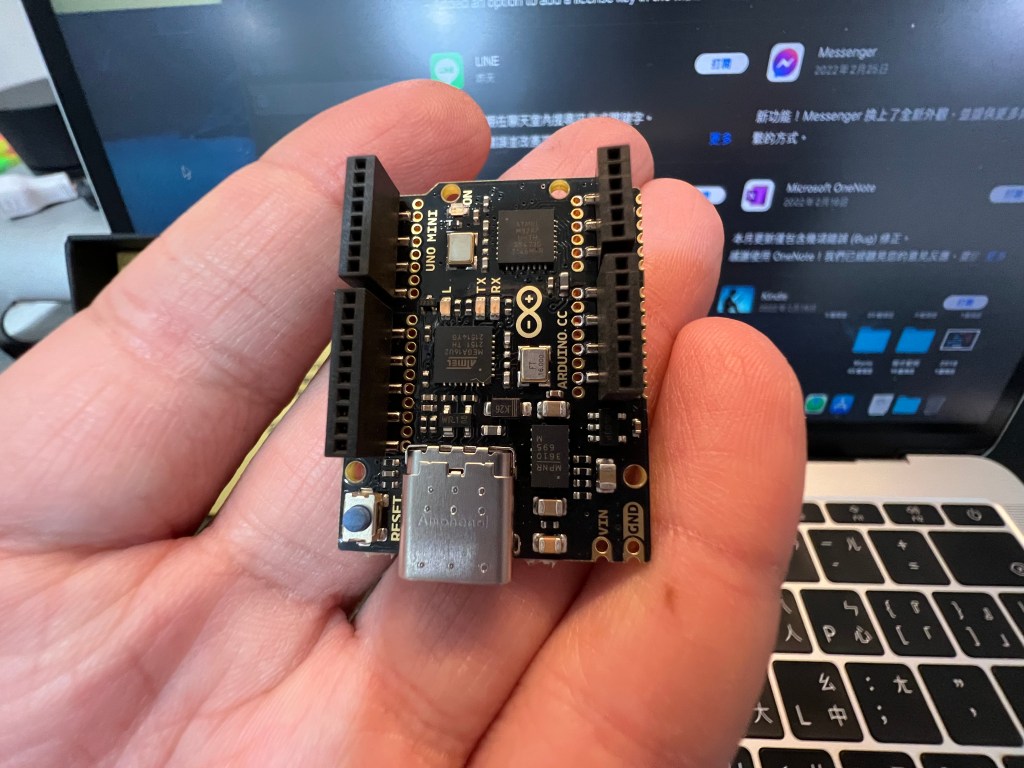

這張板子,自己覺得就是拿來收藏的。(哈哈)

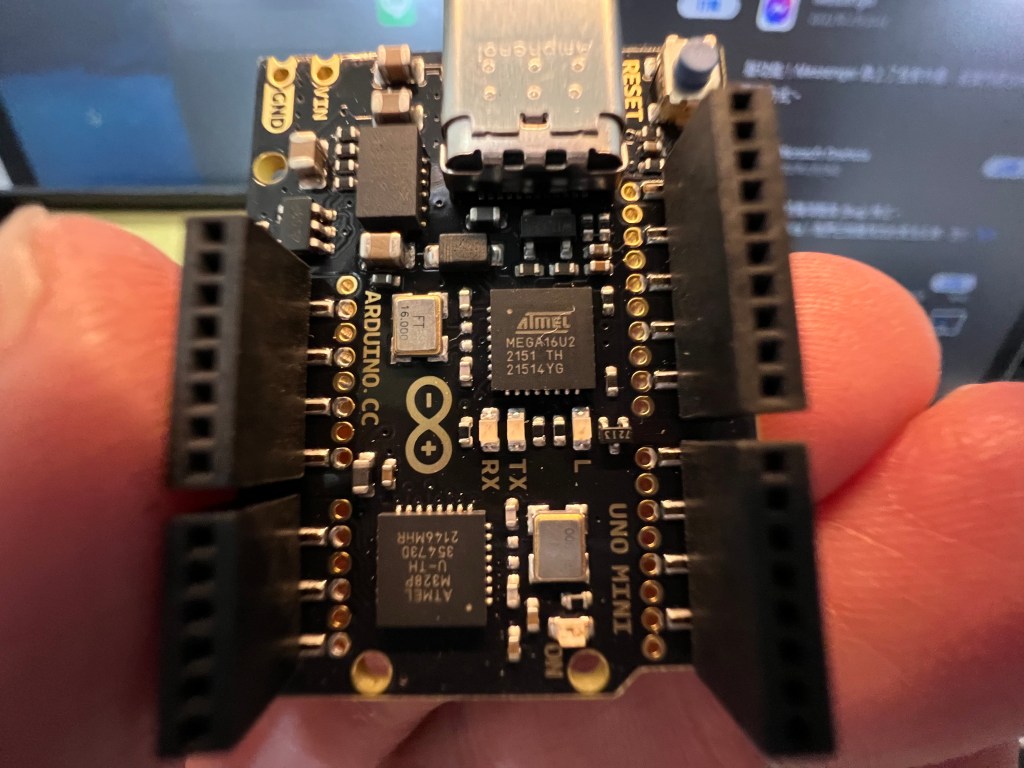

他確實提供了與原本的Arduino UNO一樣的腳位,並且使用了同樣的IC(ATmega328P),並用ATmega16U2作為溝通的晶片,因此在各方面使用上都一致,只是尺寸微縮了很多,但真的拆開後覺得非常美呀!

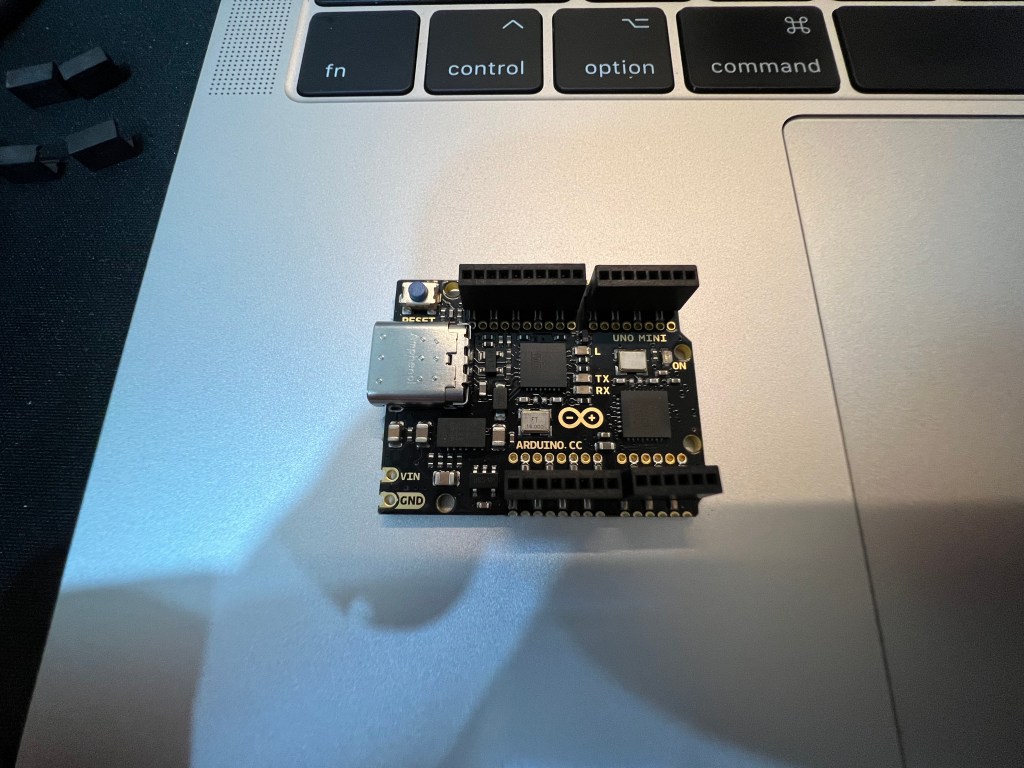

來讓他跑跑Blink。

這邊他為了縮小體積,因此連接上使用了typeC的接孔,而原本連接電源線的地方則移除,改為兩個連接腳位。而且因為這邊他將原本的壓降IC從AMS1117-5改為MPM3610AGQV 21V,因此他的輸入電壓範圍從原先的7~12V變成6V~20V,雖然我還是不會因為這樣而拿他來做專題。 XD

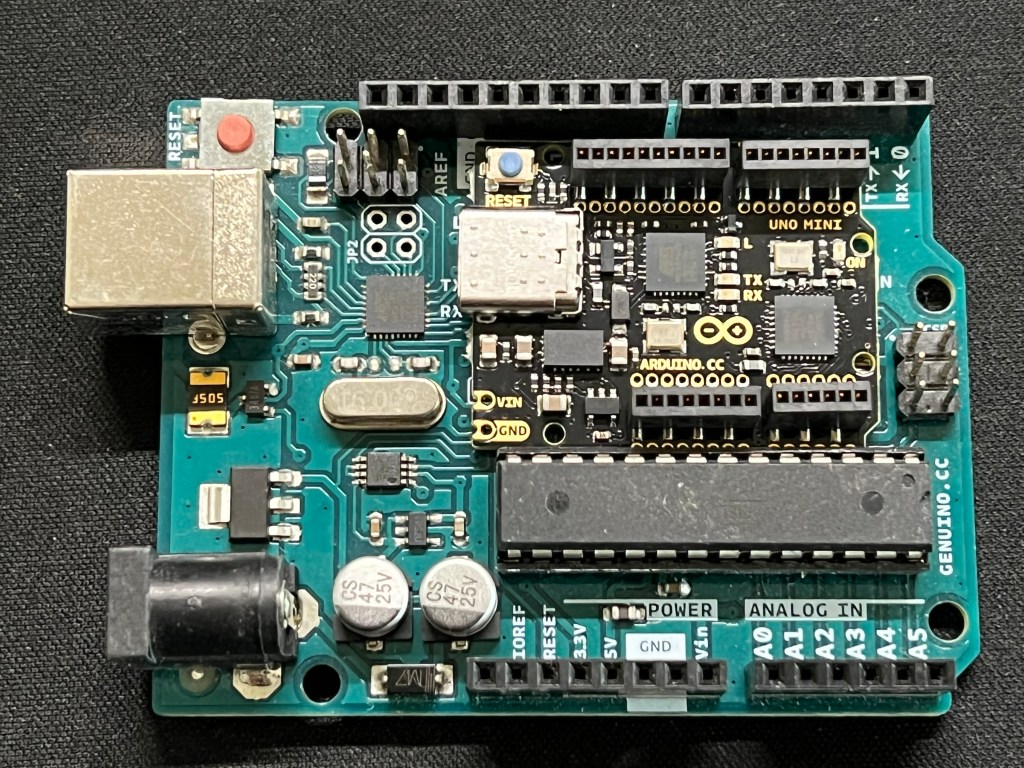

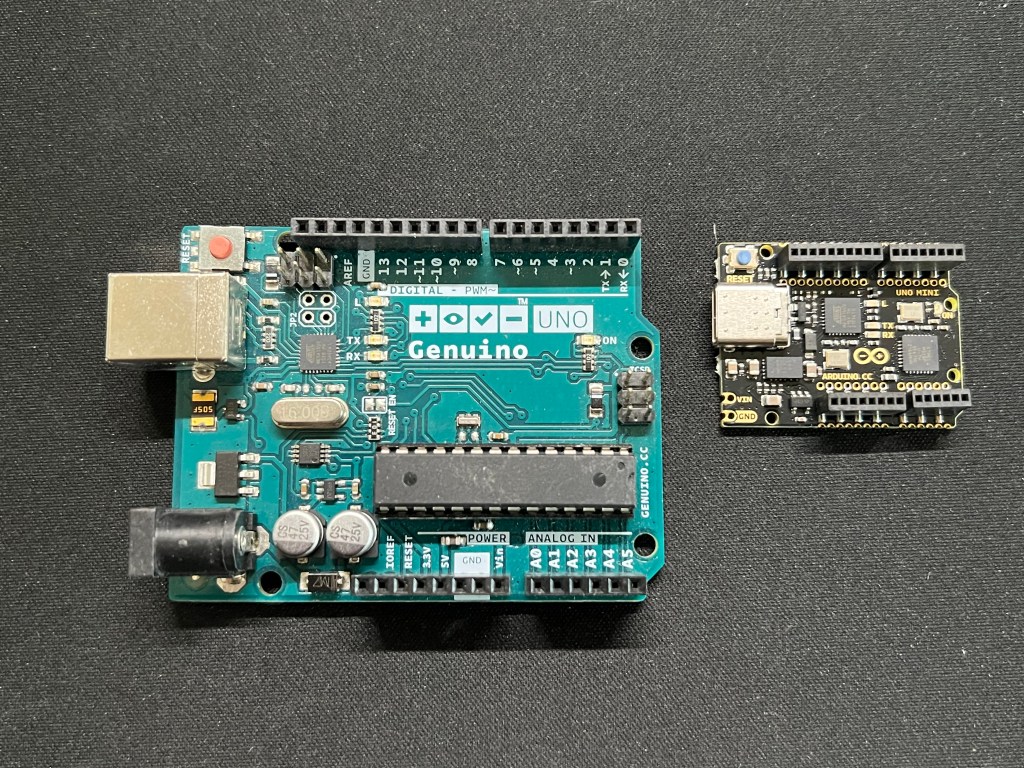

拿他來跟一般的Arduino UNO板比較一下,原來他可以直接放上去呢! 😀

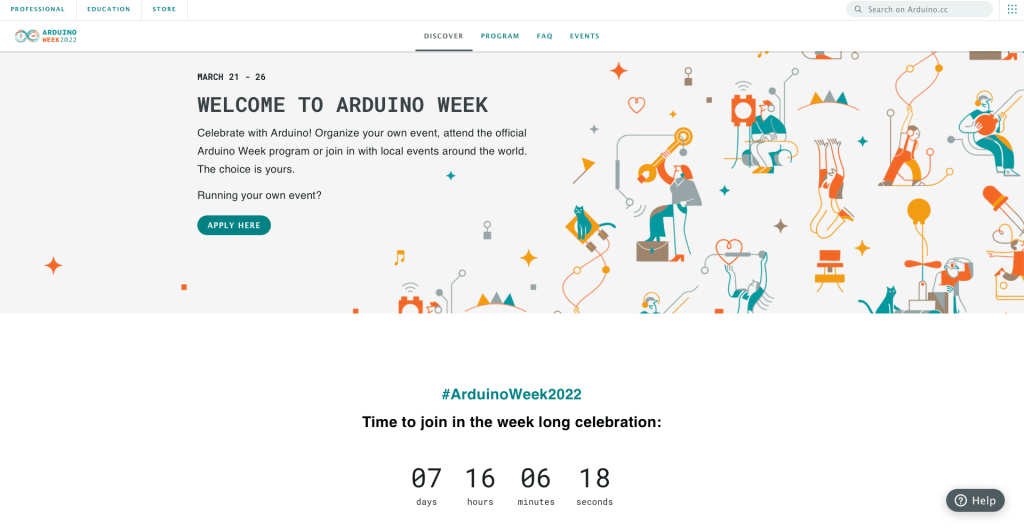

Arduino Day / Week

而距離今天發文時間一週後,就是今年2022年的Arduino Week,其實每年Arduino都會有相關活動或是線上論壇,提供世界各地的使用者一同參與,大家不訪一同關注,看看還有什麼有趣的專題吧。

Arduino UNO mini datasheet
