電腦建立3D模型時，除了基本的3D物件組裝外，最重要的就是3D物件的模擬。我們在網路上可以找到不同類型的3D模擬程式，進行各類型的物理模擬，而這邊我們就來介紹Onshape的一個機構動畫的製作方式吧。

自己有針對這個軟體與張芳瑜老師出了一本簡單的入門書，可以供大家參考：

動手入門 Onshape 3D繪圖到機構製作

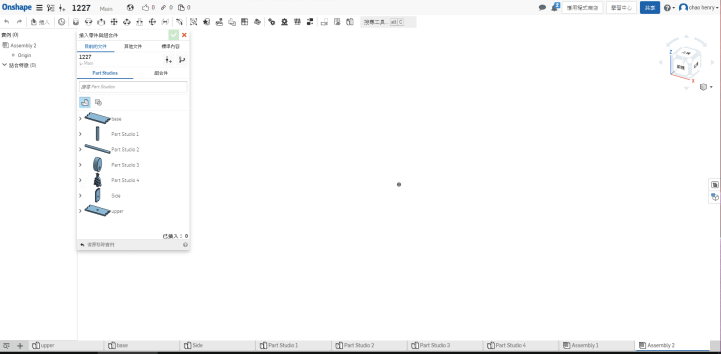

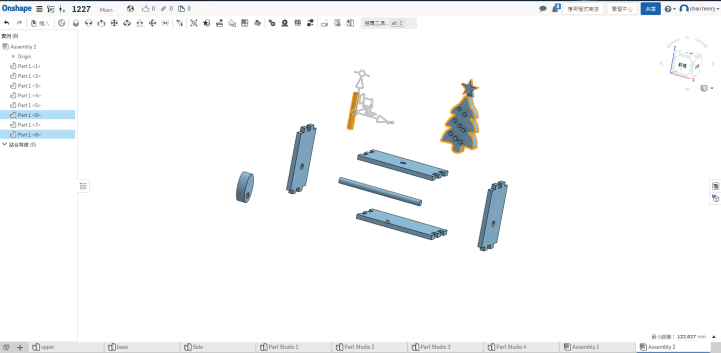

要製作機構動畫，首先我們需要先有圖，因此首先我們就先在「組合」的區域插入我們的圖片。

其他教學可以參考：
3D繪圖軟體
Onshape-3D繪圖軟體
[專題] Onshape與真實物件結合

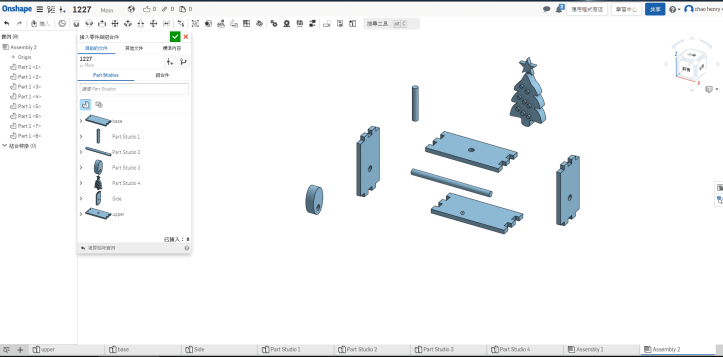

將圖片插入

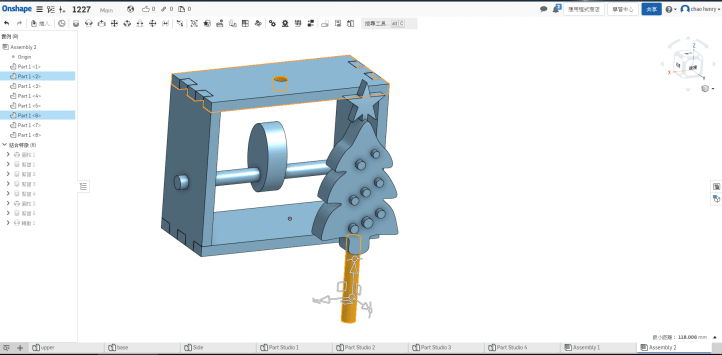

在製作結合物件時，最重要的就是要思考我們物件應該是如何運作？比方說這兩個物件應該是緊密接合，因此他們應該用緊固，但是如果這兩個物體必須要滑動，那使用緊固就會出錯了，因此一邊組裝物件時務必要思考清楚。

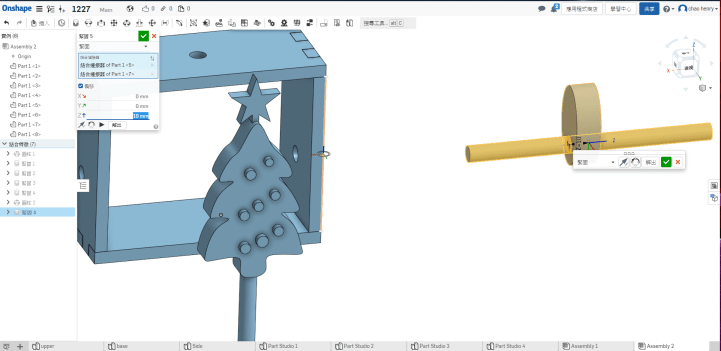

另外物件組裝時也可以調整偏移大小，如右邊中間凸輪我們則讓他往左偏移了10mm。

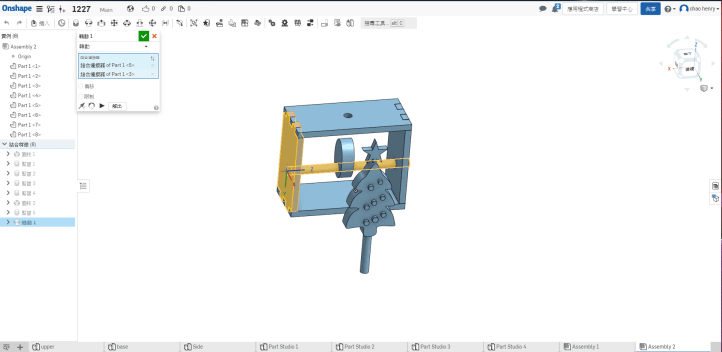

接下來，剛剛組裝好的凸輪連桿則要和我們的機架進行「轉動」的接合（如果不能轉動，那東西就不能動囉）。然後他也可以調整偏移尺寸唷。

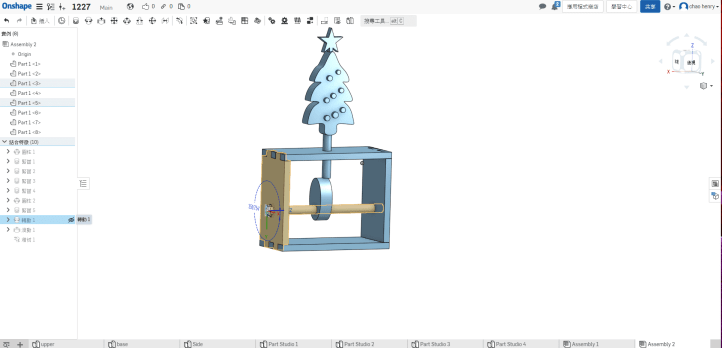

接下來，上方聖誕樹與上方零件則是以「滑動」的形式組裝。

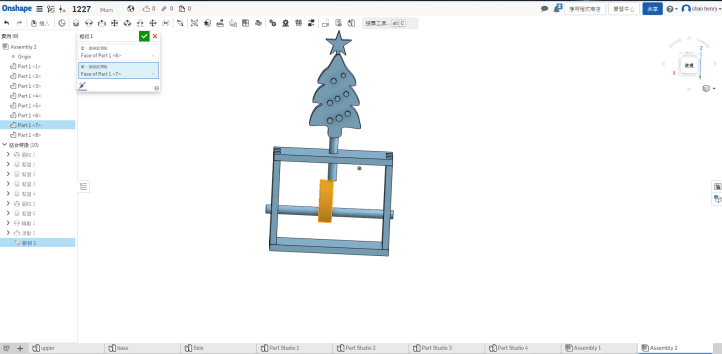

接下來下方凸輪與上方桿件應該要相切，因此點選相切。

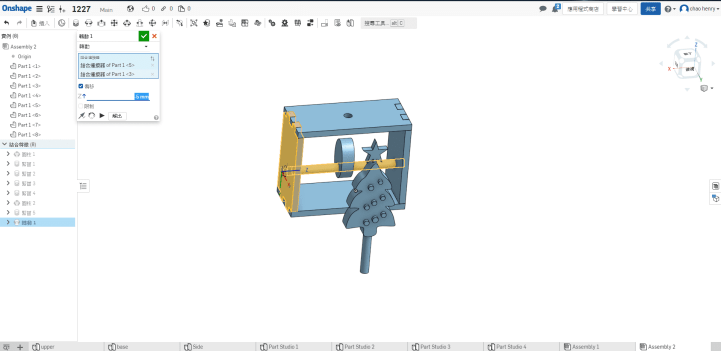

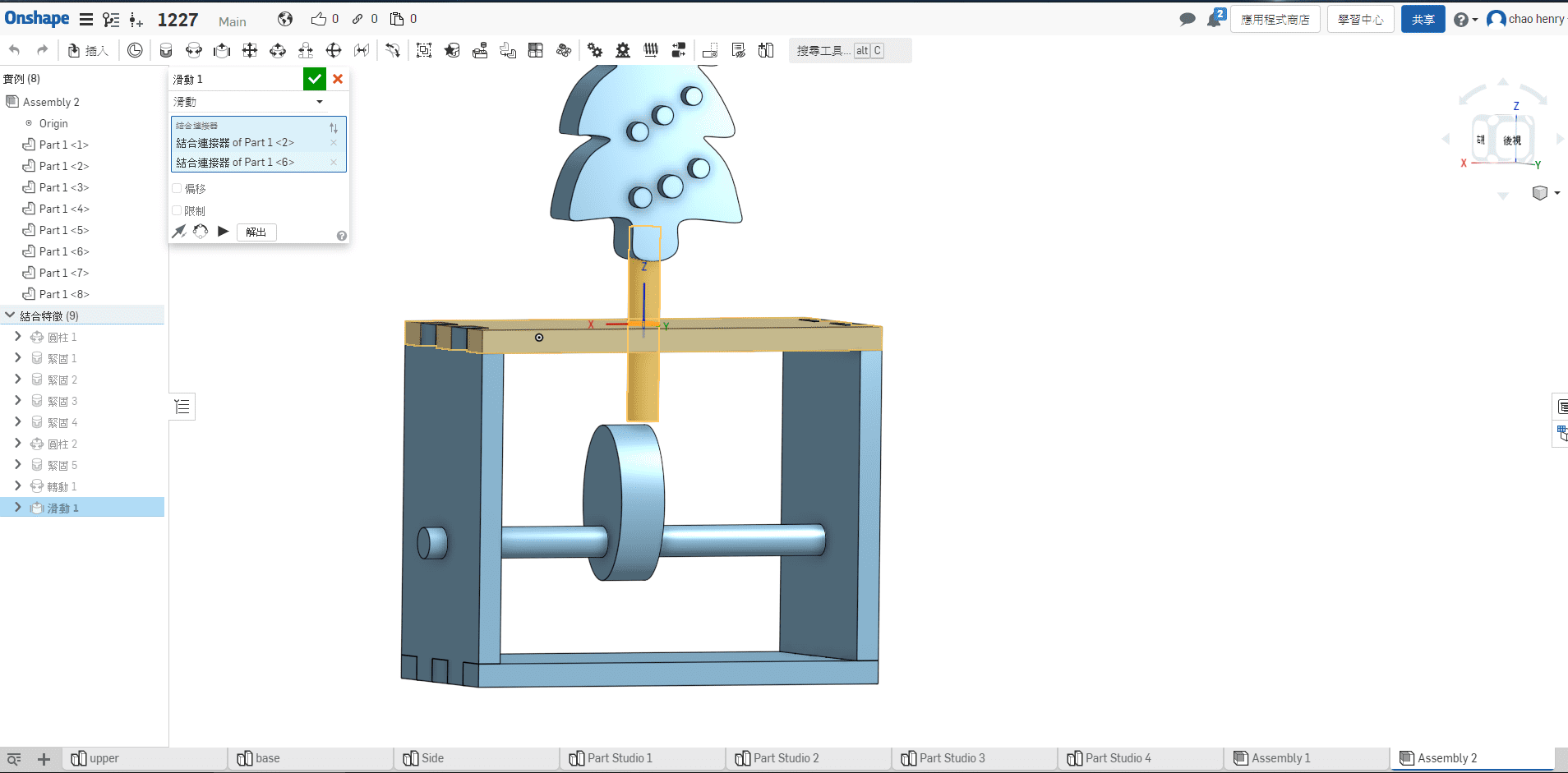

接下來點選要進行相對運動的連接件，點選「製作動畫」，然後針對這個連接方式的狀態產生動畫就大功告成囉。



很簡單吧！快來試試看吧 😀
