123D Design 3D繪圖軟體教學(一)

123D Design同樣為一款3D入門的繪圖軟體。

之前我們學過了TinkerCAD,學習了如何調整電腦中的3D物件,而奸天我們進階我們的3D繪圖軟體,從之前類似積木拼裝的畫法,轉為實際上一般我們透過工程三視圖畫出單一物件的方式。

以下就讓我們來介紹123D Design這套軟體吧。

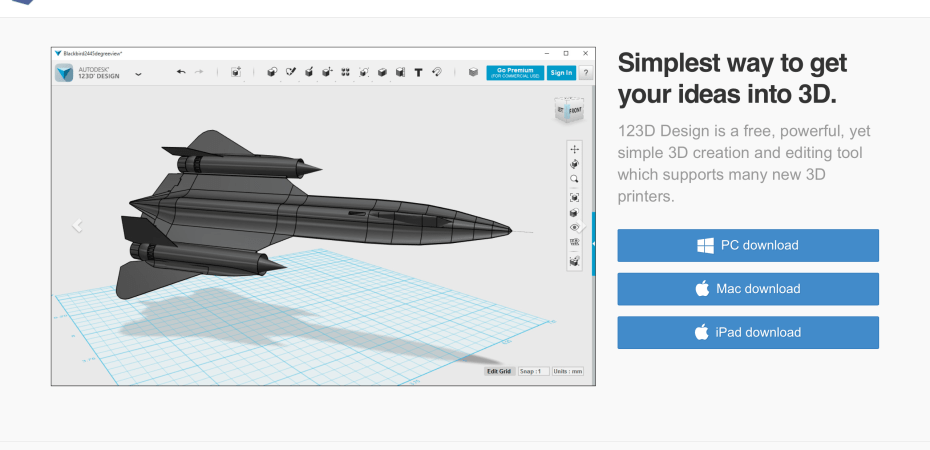

123D系列裡面有許多不同的軟體,有多種3D繪圖軟體、電路繪製軟體、3D轉2D構型軟題或是3D雕塑軟體,同學們後續有興趣可以再找時間嘗試。但首先我們來到123D裡面下載我們今天的主角:

(前陣子Autodesk將程式都刪除了,現在備份的軟體載點

123D Design http://www.123dapp.com/design

下載完軟體並安裝後,請進到軟體介面裡,並嘗試看看這個軟體的操作介面。基本上滑鼠的操作和TinkerCAD一樣,按著滑鼠滾輪可以平移畫面、滾動滾輪可以調整視角縮放、右鍵按下可以旋轉畫面。這些操作會是最後一次複習了,請務必熟悉操作。

接下來我們就能來看看要如何操作這款軟體囉。

這個軟體除了上面影片中介紹的基本立體圖形拖拉、組合外,最重要的是他可以從平面上繪製圖型後拉伸成立體物件,這點在我們繪製3D圖形時是非常重要的!現在請先看完下面影片後進行操作吧!

在這步驟請記得「線圍起來的區域變藍色」才是封閉區域,才能拉出立體。而拉出的區域如果是淺藍色表示「長出物體」、如果是紅色表示「切去區域」,可以多試試看唷。

在TinkerCAD裡面,我們如果要將2個物體合成一個的時候可以將物件全選,然後點選「Group」的按鈕即可讓他們組裝成一個物體。但在123D Design中,如果點選Group的話,比較像兩個人手勾著手一起去廁所的感覺。

1367822809107

就是手勾手的感覺,你可以拖拉這兩個物體去任何地方,但是「他們就不是一體的」!

在123D Design中,要點選combine中的merge。差別在哪裡呢?選擇merge比較像是七龍珠中,悟空和達爾的合體。而我們在做3D物件合併時就是要像合體一樣。

0

(如果不知道上面漫畫是啥的,請自行google七龍珠來看)

但在這邊,123D Design和TinkerCAD還是有些不同,merge需要先點選一個Target,然後再點選source,有點像加數與被加數,之後再按Enter即可合成,但我們也看到,這樣的狀況一次只能處理兩個物件,因此每一部操作時都要先思考清楚唷!

另外要扣掉物體時則是點選subtract,記得減數與被減數的差異唷!

那現在,同學們可以試看看製作出一個物體,同時讓他是以完整的一塊物體進行呈現吧!



每次都會有作業的唷!本週作業請完成一個「大小合宜」的馬克杯,並以STL格式的檔案傳到作業繳交區。

https://goo.gl/forms/e918uTrSEZ376cwB2
