雷射切割課程(308新增雷切機操作影片)

雷射切割同屬數位加工機具的一種,並屬於「減法製造」的一類。
今天在這裡我們將介紹一些簡單的雷射切割軟體並說明永春高中生活科技教室的雷射切割機將如何操作與使用?

雷射切割分成幾個內容與步驟:

  1. 設計所要的圖形
  2. 選擇要使用的材料
  3. 將檔案轉成向量檔案並輸入至雷射切割機的軟體中
  4. 調整參數
  5. 放置材料
  6. 開始雷切
  7. 完成後務必收拾環境

首先我們從設計所要的圖形開始

第一種方式,可以使用廠商提供的軟體:點此

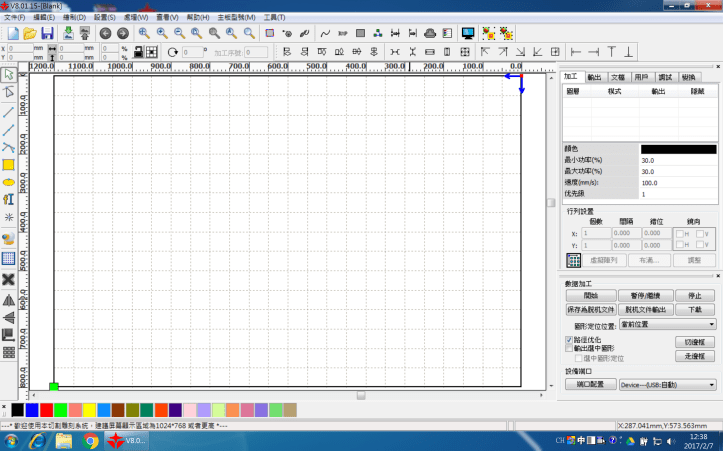

%e8%9e%a2%e5%b9%95%e5%bf%ab%e7%85%a7-2017-02-07-12-38-19
軟體介面,左邊可以間單的編輯圖片

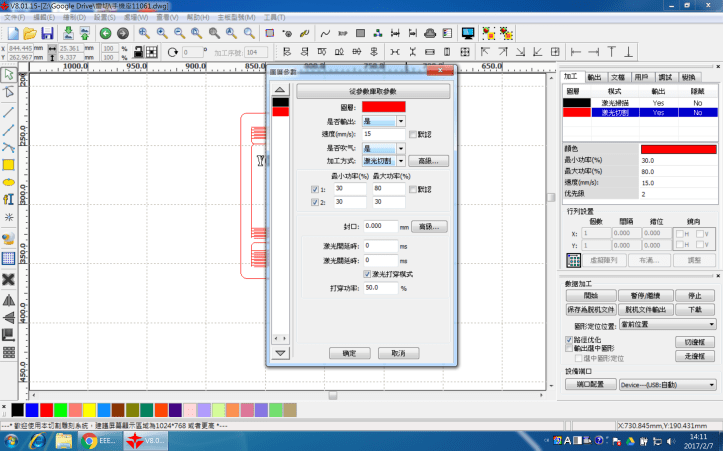

螢幕快照 2017-02-07 14.12.01.png
右邊則可以以「圖層」的方式調整每一種顏色的切割參數

其他還有inkscapeFlatfab、AutoCAD、illustrator等軟體,只要能輸出成向量格式的檔案即可。
但我個人平時在繪圖時則多半使用3D繪圖軟體再轉成平面圖檔,因為可以將設計的內容先在電腦中進行模擬測試再決定是不是要輸出。

第一次課程內容影片

而平時也可以多看看別人設計的作品,Thingiverse裡面除了有許多3D列印的素材,也有許多雷射切割出來的作品,可以載來修改與雷切,但是平面圖的設計較為簡單,大家還是多自己畫比較好唷!
可以參考:http://www.thingiverse.com/search/page:1?q=laser&sa=



在雷射切割時我們一般分成三種切割狀況,而在不同的狀況我們會用顏色做分類,可以看看操作介面下方的顏色條,那接下來我們來說明是哪三種切割狀況:

  1. 切斷:請在右邊圖層中,點選你希望切斷的顏色,然後點擊兩下後會出現對話框,找中間的「加工方式」,選擇「激光切割」。選擇後我們再來調整「速度」與「最小功率&最大功率(兩者數值都要調)」
    首先是速度,圖書館的機器需要開10 mm/s、功率(大&小)85%。這是經驗數值,操作前請先問老師當天狀況。
  2. 不切斷:與切斷類似,只是不要讓東西切斷而已,所以操作方式都一樣,只是速度和功率不同。速度:100 mm/s、功率 10%。
  3. 掃描:掃描和上面兩者不同在於他會把圖案填滿,而就像我們在畫3D圖的時候如果圖案有破洞,就沒辦法形成一個物體,掃描時如果不是封閉的狀態,他也無法填滿。而要操作填滿的效果,請在右邊圖層點選你希望填滿的顏色,然後把「加工方式」裡面改成「激光掃描」,而速度:100 mm/s、功率 10%。
    要看看填充是否有成功可以點選上方排「設置」>「填充掃描圖形」,如果有變化就是成功,沒有就是失敗囉,請去檢查你的圖案是否有破洞。



雷切機操作影片
