Onshape-3D繪圖軟體

Onshape是一套線上3D繪圖軟體,之前我們有介紹過了TinkerCAD這套同樣是線上繪圖的3D繪圖軟體,但在TinkerCAD上,多數的物件設計是透過像積木拖拉的方式組合,並透過Group以及Ungroup兩個動作達到組合與分離的動作。

Onshape則與一般工程物件的製作較為相似,是在一個平面先繪製好外型,再將外型拉伸至希望的大小,如需要將物件切割再將他去除即可。

下面我們就來看看Onshape這套軟體吧!

上面看完有沒有覺得有趣呢?

下面就讓我們開始吧!

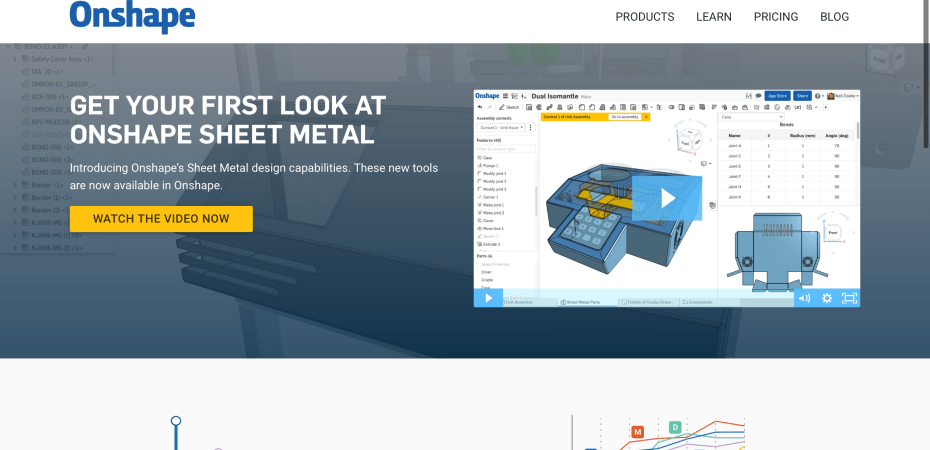

首先先進入他們網站:Onshape

螢幕快照 2017-03-06 10.30.00.png

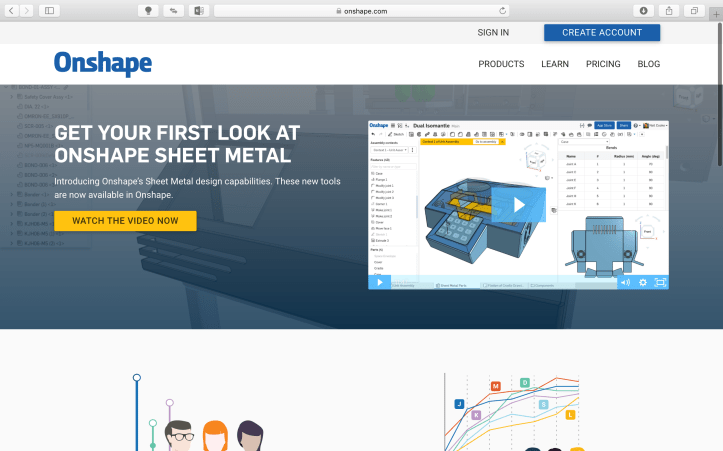

同樣點選右上方的Create Account,申請一個你的帳號吧!

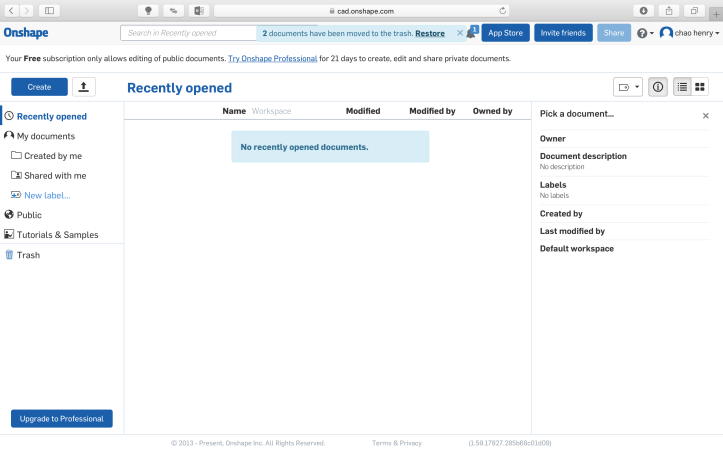

進去後點選左上方的Create,開啟我們的工作畫面。
這裡必須說明一下,免費版的Onshape會直接將畫出來的作品公開,因此同學們在畫東西時就要多注意一下囉。

螢幕快照 2017-03-06 10.42.07.png

然後我們進入最重要的事情:滑鼠操作!!!
請點選一下你的滑鼠右鍵按壓滾輪以及滾動滾輪。可以看一下下面影片的介紹。

接下來我們就要開始在這套軟體上畫出我們的第一個圖了

首先我們必須先回憶與了解我們過去所學的工程圖及三視圖的概念,如果忘了可以進這裡回憶一下。

%e8%9e%a2%e5%b9%95%e5%bf%ab%e7%85%a7-2017-03-06-10-48-25

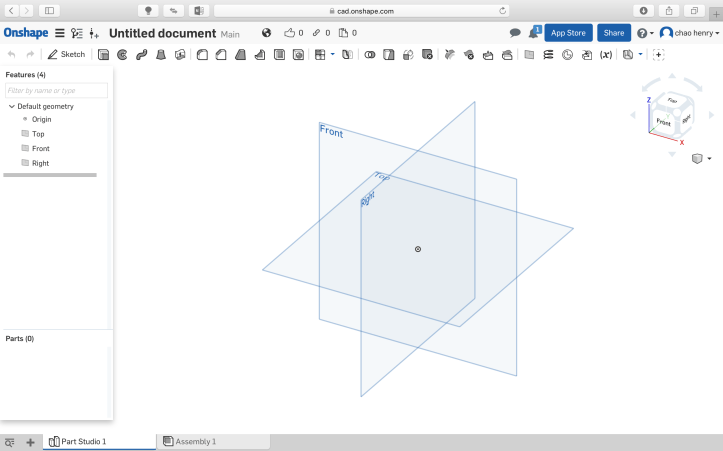

軟體介面上有著Top(上視)、Front(前視)以及Right(側視)。

這裡我們先點選上視圖(Top)然後按左上方的Sketch,這時候我們就可以在Top這個平面上畫上我們想要的圖形了。

重要概念:畫平面的圖要在「參考平面上」畫,像是我們現在選的Top,這個想法就像是我們如果要畫圖的話,勢必要畫在紙上或是桌上(?

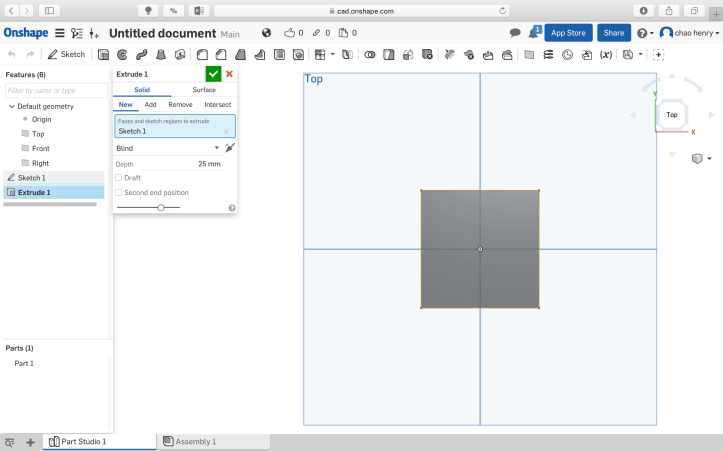

然後這邊我們畫出一個正方形,然後點選左上方的Extrude(擠出),物體就有厚度囉!

%e8%9e%a2%e5%b9%95%e5%bf%ab%e7%85%a7-2017-03-06-11-17-12%e8%9e%a2%e5%b9%95%e5%bf%ab%e7%85%a7-2017-03-06-11-17-35螢幕快照 2017-03-06 11.23.00.png

嘗試畫出你的第一個物體吧!!

接下來我們來嘗試更多元的物件繪製:貝茲曲線
然後在物件製作與設計上記得要用圓角或是導角。

現在我們可以在任何平面上畫出想要外型的物體了。

接下來是作業時間:

請畫出一個馬克杯,上面必須要使用正常尺寸,並使用1mm的圓角。

第二次課程

上次我們完成了馬克杯的繪製,接下來我們要介紹一些其他的內容:

Loft:Loft可以將物體「長出來」。



第二個revolve,可以想想今天如果要製作戒指,我們勢必有一個圈圈,然後搭配要轉的物件。

再來就是本週作業時間

本週作業:請完成一張椅子,可以上網找覺得不錯的設計,把他畫成3D圖。然後請以STL、Onshape連結以及Sketchfab連結進行繳交。

椅子參考,但不准用這種畫法。

作業繳交方式:

Sketchfab

下面影片是老師我最近做的手陀螺,做法有列在新的頁面裡,有興趣可以自己做看看囉!

https://livingtechlearn.wordpress.com/2017/03/18/使用onshape繪製手陀螺/?frame-nonce=1aa915801e

下面是用Solidworks畫跑車的影片,可以看看,自己有興趣一定要再多玩玩唷!!! 😀
