基本電子銲接

工程識圖、基本電子銲接這兩者是在製作東西時很基本的知識。不會看圖,任何東西都不用製作,電子元件銲接不懂,你就少了一個很大的創作領域,因此在這邊我們將先來介紹「電子元件銲接」。

  • 認識工具

在進行電子銲接時,我們需要先確認我們的工作環境與操作工具。這兩點很重要!

工作環境務必乾淨或是整齊!因為等下你會有許多電子元件與銲錫在你的桌跑來跑去,當開始焊接後又會加上一根燙死人的電烙鐵,一個不注意就會被電子元件刺傷或是被燙傷,所以請務必注意工作環境的整潔。

6954532_orig
上面操作為完全錯誤示範

接下來我們來看看基本的電子焊接工具:

PX-232
電烙鐵

「電烙鐵」 是我們焊接電子元件時的主角。
我們將使用電烙鐵將焊錫溶解後,使電子元件穩固的和電路板連接在一起。

烙鐵架

「烙鐵架」是在焊接時另一樣重要的工具,同學不一定要使用如同上面照片的烙鐵架,但是一定要有。
烙鐵架是用來放置電烙鐵的工具,當今天不使用電烙鐵時,由於電烙鐵上有很高的溫度,因此要將電烙鐵放置於烙鐵架上,使其降溫後才能收起,不得將電烙鐵直接放置於桌面,以防電烙鐵滾動發生燙傷或是著火等狀況。

海綿

「海綿」是用來幫電烙鐵降溫的工具,置於烙鐵架上,一塊約10元,當海綿吸水性不佳時或是破碎時可以直接更換新的海面。

70U-1K-0.8

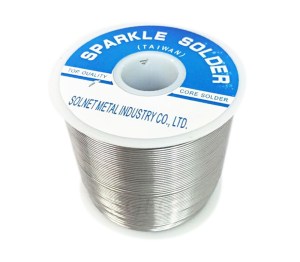

焊錫

「銲錫」用於將電子元件連接到電路板上。須先使用電烙鐵將焊錫融化後,待銲錫冷卻後即可固定。

吸錫器

「吸錫器」適用於將銲錯一點的銲錫去除。

以上就是在生活科技教室常用的焊接工具,接下來我們來看看要如何正確操作吧!

  1. 先將烙鐵架放置於整理後的桌面,並將電烙鐵插於烙鐵架上(但還不要將電烙鐵插上電源)。
  2. 將海綿至水龍頭下沾濕,但請不要讓海綿滴水,可以在關閉水龍頭後在水槽處稍微擠壓一下海綿。
  3. 將海綿放於烙鐵架上後,即可以插上電烙鐵插頭。
  4. 電烙鐵置於烙鐵架上等待30到60秒後即可查看電烙鐵溫度是否到可進行焊接之溫度。

    查看方式:拿一小段銲錫,讓銲錫尖端碰電烙鐵尖端,如果有冒出白煙且銲錫有融化,即代表已經到了適合的溫度。


    溫度過高時銲錫會快速融化並黏到電烙鐵上,有時候會像水滾一樣有飛濺的狀況發生,請發生這樣狀況時,將電烙鐵在海綿上,用順毛筆的方式將電烙鐵降溫,並重新測試溫度是否合適。

  5. 當溫度確定OK了,請將電烙鐵尖端伸於電路板上要焊接的那點,同時碰到電路板與焊接的接腳,當碰到約1秒鐘後(時間不要太長),將銲錫伸入碰到焊接的那點,讓銲錫被吃進去即可將銲錫抽開,然後再將電烙鐵抽開。
    約3秒鐘後那點就會冷卻。

以上動作請多操作幾次,以確保都熟悉相關操作,未來就能焊接一些複雜的電路囉 😀
