製作雷射切割翻轉燈

翻轉燈為近期時常被大家提起的小作品,而這個作品不外乎透過一個改變外在狀態時會造成電路On/Off不同狀態的開關元件。下面我們就來看看如何製作翻轉燈,以及如何透過雷射切割完成自己的翻轉燈吧。

先看看完成品



  • 從外殼開始

外殼的製作一般來說會是做枯燥乏味的,這邊我們找了一個簡單的方式讓我們可以快速完成我們的外殼,下面就來看看吧。

  1. 首先我們先來製做我們的外殼:

這邊我們要使用的是4.8*7.3的洞洞板,可以參考這樣的:連結,所以我們會需要做一個可以裝下這個洞洞板的外殼。為了簡單起見,這裡我們使用一個軟體稱為「MakerCase」,這是一套線上軟體,可以幫我們直接畫出我們的盒子。


這裡要注意,第一單位要改、第二我們目前測量出來的數值是裡面要放置物體的大小,因此「Are these inside dimensions or outside dimensions?」要改成 Inside。

我們的木材或是塑膠多半是3mm,所以數值要設為3mm。而接髮有三種選擇:平整、指接、鎖螺絲,請依照你自己需求去設定。

這邊我們要注意:Makercase的輸出是SVG檔,而這個檔案格式我們不能輸入我們雷切機所接受的dxf檔,所以我們需要轉檔。可以Google:「Svg to dxf」可以找一些線上軟體處理。而這裡我們使用另一套Inkscape來轉檔。

點入上方連結後可以看到下方網頁,進去點Download就可以下載了

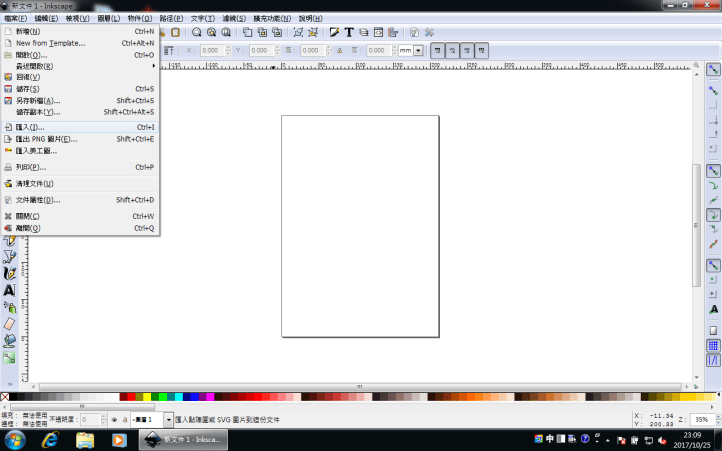

安裝完之後先把我們的圖檔輸入進來

螢幕快照 2017-10-25 23.09.46

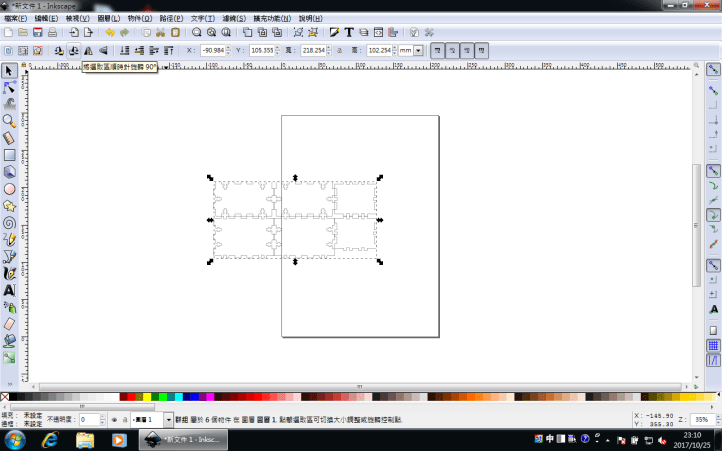

螢幕快照 2017-10-25 23.10.38

這邊我們要調一些東西,我們透過makercase輸入的圖是分成很多圖層,所以要先將他合併成一個圖層。

螢幕快照 2017-10-25 23.14.09

像這樣,每個圖都是分開的

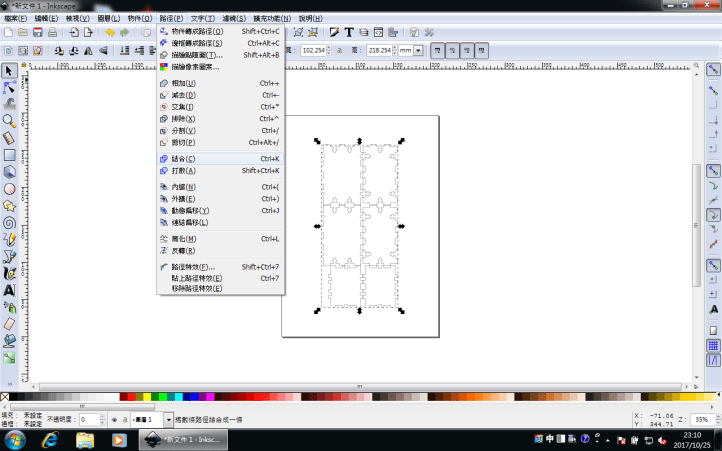

螢幕快照 2017-10-25 23.10.49

這裡我們像上面圖,點選「結合」就可以囉。



然後輸入我們的雷切軟體RDworks就可以雷切囉。

螢幕快照 2017-10-25 23.14.47



請記得要加上圖唷!



操作影片:



接下來來做我們的電路囉

  • 翻轉燈電路製作:

這裡我們可以做的翻轉燈開關元件有:傾斜開關、震動開關、水銀開關、滾珠開關等等,可以依照自己找的到的開關來發揮就可以囉。


可以參考上面的電路。
