簡單的PCB輸出– fritzing(2)

之前我們介紹了fritzing這套軟體,介紹了他可以簡單地擺放我們常見的電子元件,除了方便了解自己的電路是否正確,也可以透過這個方式跟別人進行溝通。

接下來我們就來說明要怎麼透過這個軟體洗出自己的電路板囉。

簡單的電路模擬工具 — fritzing

首先我們還是讓我們要洗的電路簡單一點:

//個人還是建議不要使用「自動佈線」,有能力自己拉一下線還是比較好的。

螢幕快照 2018-02-17 下午6.50.39



輸出設定

這邊使用了自動佈線,可以看到我們的電路變成像上面圖片,每個元件焊接的位置上出現了不同顏色的線段將其相連,這就是佈線完成,那我們一般來說會希望線越簡潔越好。

這邊要來跟同學們介紹一下,電路板一般有單層板、雙層板、4層板、6層板等等,而我們在fritzing這套軟體中他預設的會是「雙層板(two layers)」,但要一開始就製作雙層有點困難,因此請先將它調回單層板(one layer)。

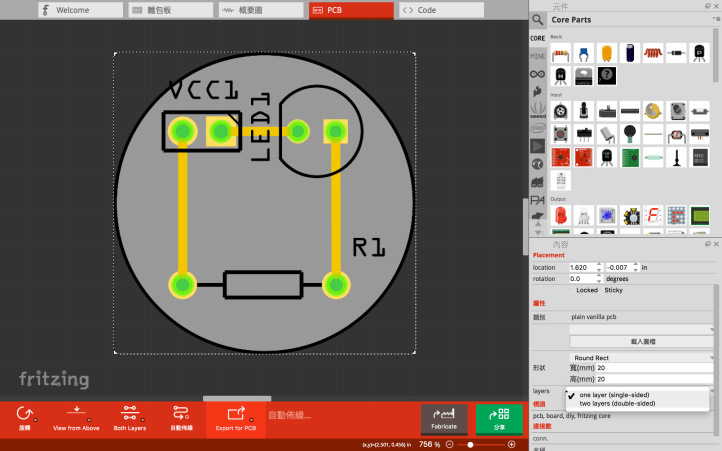

先點選我們的電路板,然後右邊有「layers」,請將它改成one layer。

螢幕快照 2018-02-17 下午6.50.54

然後再將我們的線路檢查一下(點線路,然後按右鍵檢查,如果有顯示「Move to top layer」的就是我們要的東西囉,找到了記得點下去)



完成後就會呈現線路都在同一側的狀態囉。

螢幕快照 2018-02-17 下午6.50.07

然後點選下面「Export for PCB」,然後輸出成PDF。

螢幕快照 2018-02-17 下午6.50.14

這邊提醒,儲存前建議先開一個資料夾存放檔案,因為他會輸出很多個PDF檔。

螢幕快照 2018-02-17 下午6.54.30

輸出後我們可以在資料夾中找到許多的檔案,這時候找到etch_copper_top就是我們要的檔案囉。

螢幕快照 2018-02-17 下午6.55.40



接下來我們要來說明電路板的製作方式了。
