基本電子元件認識

雖然電學相關課程已經被移到高三下了,但有些內容如果不再現在生科課教,你們應該這輩子沒機會會學到了,所以我們來透過這學期所製作的「觸控燈」來了解一些基本電子實作需要知道的資訊吧。



我們以這次要大家查的報告作業來做我們討論的項目,這些東西是老師覺得知道一下對自己有幫助,而且也不會太複雜或太難的內容。

DIP與SMD

什麼是DIP?甚麼是SMD呢?

DIP(Dual in -line package, 雙排標準封裝)是我們一般在學校常用的焊接元件,他一般會有兩隻或兩隻以上的針腳,我們會將他穿過電路板後,再點上焊錫固定。像下面我們上課焊接的就是DIP元件唷!

SMD(Surface Mount Device, 表面黏著型元件)則是我們生活中的電子用品上常見的電子元件,他的焊接技術我們稱為SMT(Surface Mount Technolog, 表面貼裝技術),而這種焊接元件一般來說體積小很多,且SMT的焊接方式利於自動化加工,所以現在許多電路都採用這個方式設計。

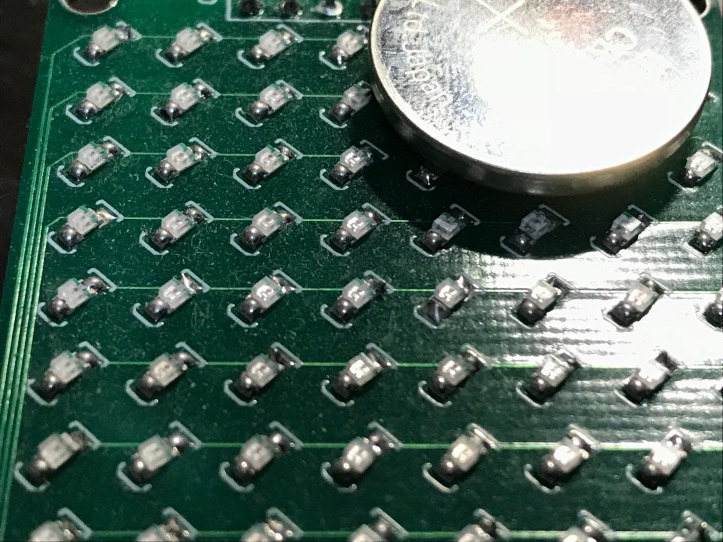

0805 SMD LED



IC焊接方式

這般老師我主要希望你們能了解IC的腳位是怎麼看的?IC依舊分成DIP與SMD,而SMD裡面又會依照不同封裝技術再細分,但有一些規律可以讓我們知道IC的哪隻腳是哪隻腳?

一般來說你在IC上會看到一個凹下去的圓點或是半圓形的凹槽,
這個圓點或是半圓形凹槽左邊的第一隻腳為第一腳位。
而電路板上看到半圓形的凹槽圖案或是方形上面有缺角、或是某一隻腳上是方形,其他的都是圓型
這些指的都是第一隻腳的位置。

IMG_2210

電阻

電阻一般來說有以下功能:

  • 控制某一部份電路的電壓和電流比例。
    如果該段電路的電壓是固定的,電阻器能製造固定電流;
    如果該段電路的電流是固定的,則電阻器能製造固定的電壓。
  • 分配電路不同部份的電壓比例。
  • 限制流經某一段電路的電流。
  • 釋放熱能。發熱線便是根據電阻器的這個特性而產生出來的。
  • 通過電阻器自身的一些特性,釆集環境信息。比如根據阻值隨溫度變化特性,來釆集環境溫度。

(這邊我懶得打了,上面分類取自維基百科)

那我們這邊不是物理課,雖然我也很希望你們會算…,但上下去應該死掉的會是我,所以就麻煩物理老師教了。

這裡除了我們要知道電阻的用途外,電阻還有很重要的是知道他的電阻值。那電阻值有三種方式可以得知:色碼表、三用電表、你買的時候廠商會幫你標好。如果沒辦法看色碼,那就請愛用三用電表。




電容

電容呢,這邊老師希望你們可以知道,有的電容有方向性、有的沒有,有的插錯就會給你爆炸…

那電容分為:電解電容、陶瓷電容、薄膜電容器、超級電容器等,那我們上課用的有陶瓷電容和電解電容。

電容的功能你們現階段知道的有:蓄電、濾波兩者。



LED

LED又稱為發光二極體,這也是現在最常使用的發光元件。

LED燈介紹上面有…

這邊另外你們要知道的是辨別LED正負以及他的啟動電壓。

LED正負可以透過兩種方式來辨別
第一是LED的腳來辨別:長正短負
第二是LED裡面經金屬片:大的為負

300px-LED,_5mm,_green_(en).svg

電晶體

電晶體完全掌握了我們現在的生活,身邊幾乎所有元件都有電晶體的存在。而電晶體也是取代真空管的禍首,所以這個東西真的非常非常非常的重要!

但這邊…我們只要知道一些東西即可

  1. 電晶體可做電路開關
  2. 電晶體可做訊號放大
  3. 電晶體有分NPN和PNP

end…你們什麼都沒學過我真的沒什麼好講的…只好認識一下就好了。

IMG_2161



以上內容



另外分享
