[107跑班選修] mblock小鋼琴

今天我們來玩看看讓 arduino發出聲音的小遊戲

這個部份我們要來認識第一個東西:按壓開關

這個可以注意到他的四隻腳分別是左邊兩隻、右邊兩隻,左右電路是分開的。

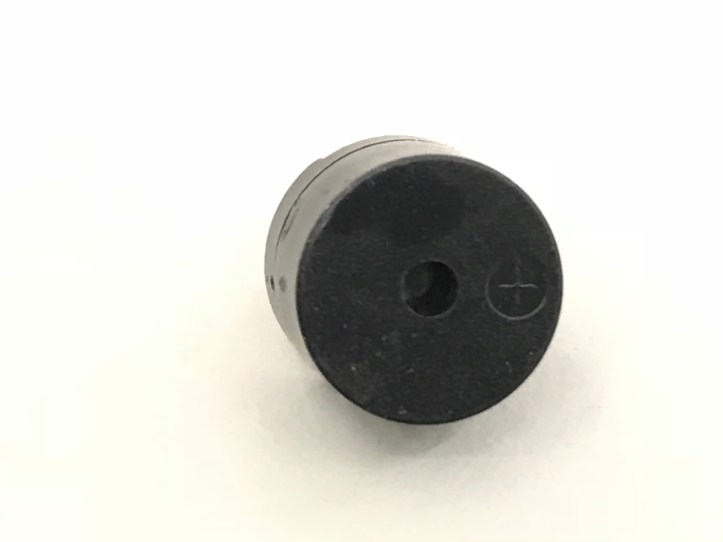

然後下一個小東西,蜂鳴器

IMG_3218

有了這些東西後我們就可以把他接到麵包版上來玩囉。

將Arduino上的5V接到麵包版的紅色線、GND接到黑色;然後第13隻腳接到蜂鳴器的一隻腳,然後另一個接到GND。



再來接我們的按壓開關。

其中一隻腳先接上電組,然後電阻接地,再來另一支接到Digital 3和5V。最後就是寫程式的時候囉。

2018-05-17

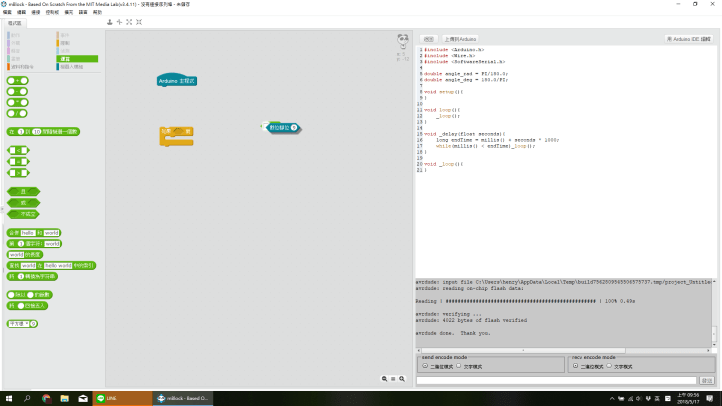

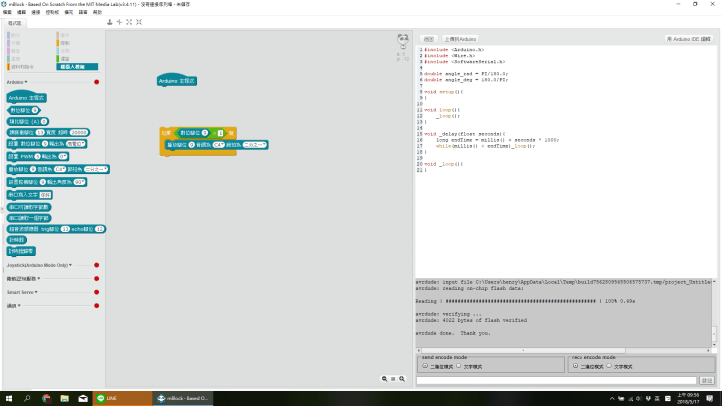

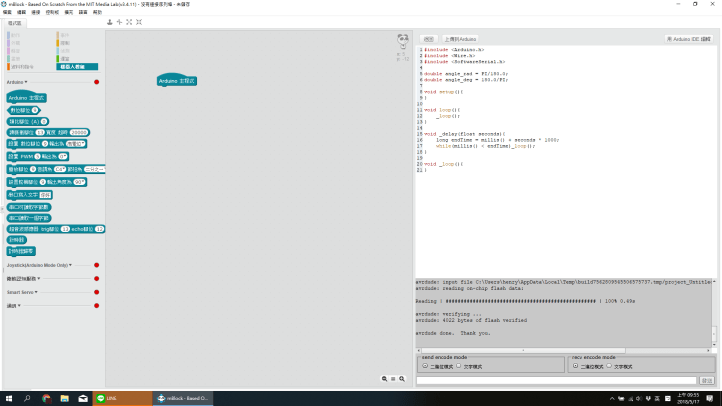

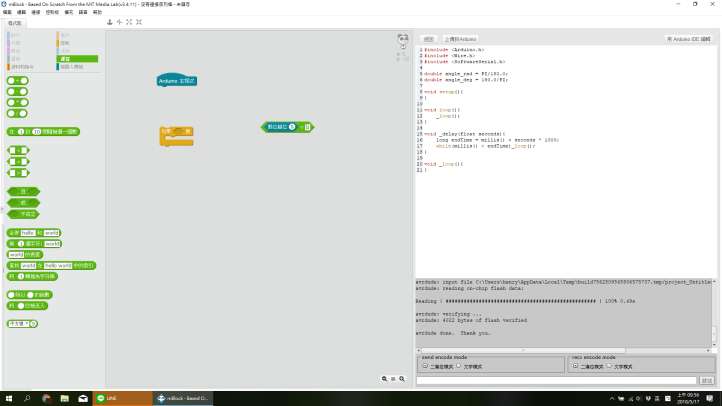

2018-05-17 (1)2018-05-17 (2)2018-05-17 (3)2018-05-17 (4)2018-05-17 (5)2018-05-17 (6)2018-05-17 (7)

燒錄時記得看一下你的板子有沒有接好?序列阜有沒有調整正確?
