[建中] illustrator CS4 到Universal雷切使用

在接觸了3D建模與3D印表機的使用後,接下來我們要來使用雷射切割機了。

雷射切割機是使用高強度的雷射光將物件燒穿進行的一種加工方式,基本上就跟下面影片一樣:

但放心,生科教室我們不做將核電廠毀掉的事情。

而我們教室使用的雷射切割機為Universal Laser這家的雷射切割機,非常貴!但是切出來的品質很好,同學們用它來做作品會非常快樂。

但在用它加工之前,要先介紹兩樣東西:2D繪圖軟體以及雷射切割機的操作方式。可是這裡再先讓我回答兩個問題:

————————————————————————————-

Q&A -1:為什麼要介紹2D繪圖軟體?

簡單來說:因為雷射切割是做平面切割的,而Universal Laser這家的雷射切割機又綁Adobe Illustrator或是CorelDRAW這兩套付費軟體。因此我們在操作前必須要介紹一下2D繪圖軟體。

Q&A -2:為什麼要介紹illustrator?

簡單來說:建中有illustrator ,但是只有CS4和CS6兩種版本,而CorelDRAW這套好像沒有,因此我們就以illustrator 為主。另外illustrator老師我自己用的是2019年的CC版本,但CS4是2008年的產物,可以看維基百科,那為什麼不用CS6?這裡我只能說我能在學校把CS4找出來並安裝上電腦就已經花了好大的功夫,至於那CS6到底在學校何方?就不要問我了… 但由於CS4是十年前的東西,因此在這邊我會以最基礎的跟大家介紹,讓各位與未來的版本銜接上盡量不要有鴻溝。

————————————————————————————-

上面說明結束,下面來開始說明illustrator CS4的操作方式:



進入illustrator

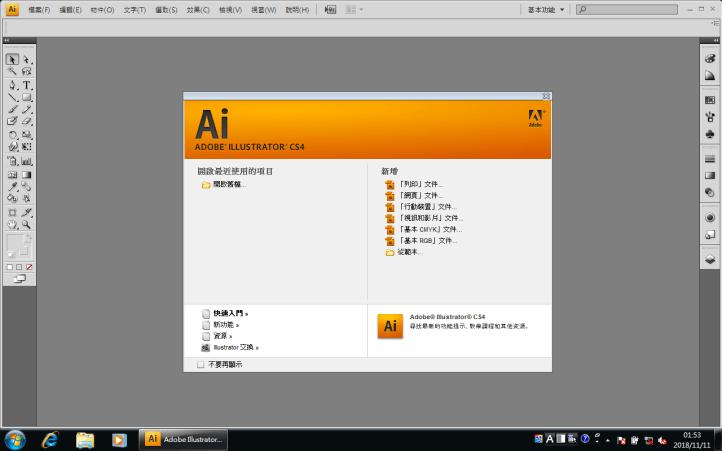

首先先在下方放大鏡的地方點選,然後輸入illustrator,出來的illustrator CS4就點下去,會出現下方畫面:

螢幕快照 2018-11-11 上午1.53.21

這個是他的起始畫面,接下來點選左上方「檔案 > 新增」

螢幕快照 2018-11-11 上午11.25.07

接下來會出現一個對話框

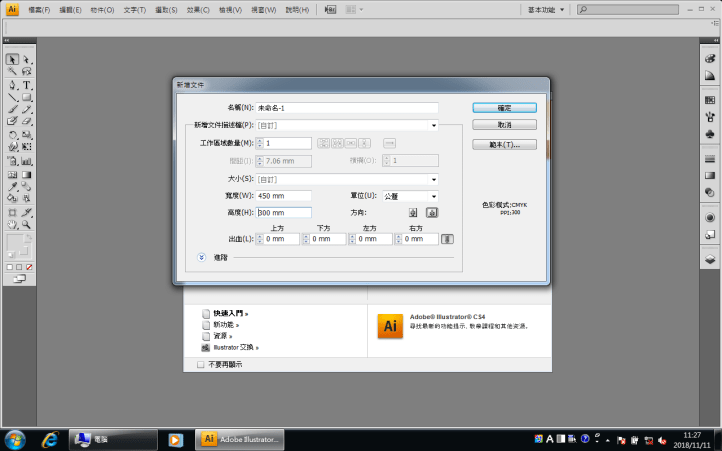

螢幕快照 2018-11-11 上午11.27.05

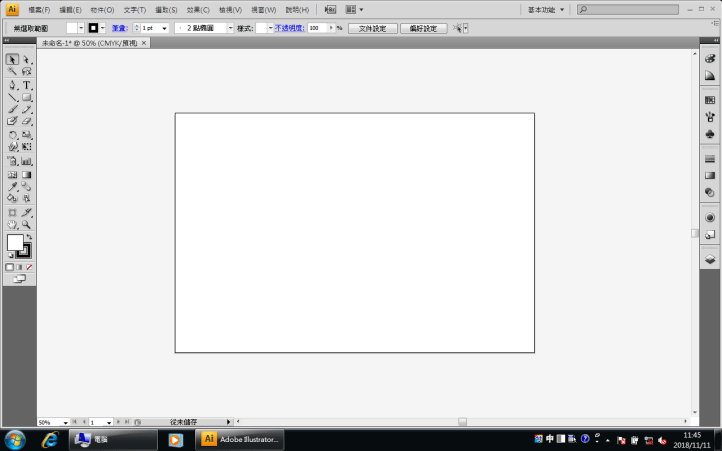

這邊為了配合我們雷射切割機的加工範圍,請把高度和寬度改成:寬度「450 mm」,高度「300 mm」。然後按下「確定」就會進到我們繪圖的位置囉。

螢幕快照 2018-11-11 上午11.45.38



滑鼠與鍵盤操作

這裡操作比3D建模時簡單:

Alt+滑鼠滾輪 =>視角放大縮小

Ctl+滑鼠滾輪 =>畫面左右

滑鼠滾輪 =>畫面上下

{end}



操作一:畫出個人名牌

左邊有許多功能,大家可以自行去嘗試,這邊我只針對我們課程中會使用到的部分進行說明,而首先我們就以個人名牌作為開始:

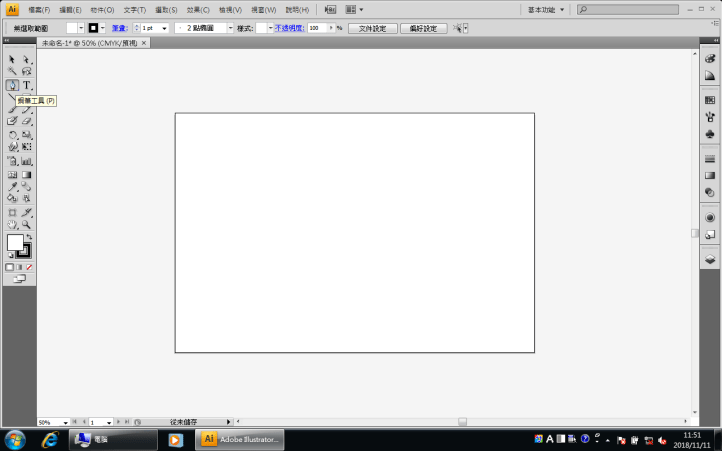

螢幕快照 2018-11-11 上午11.51.05

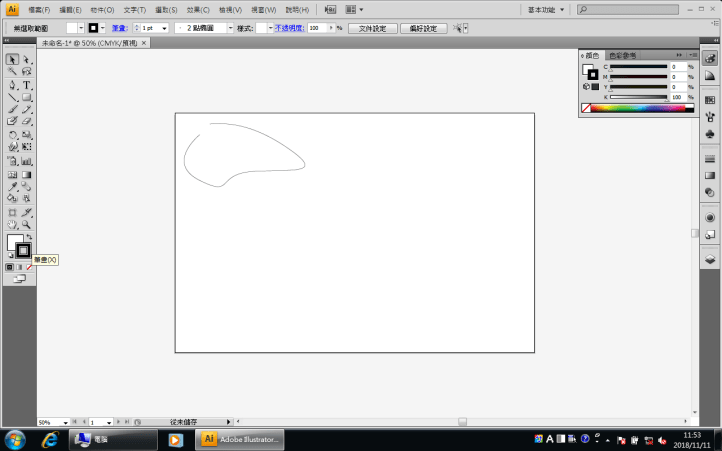

點選左邊的鋼筆工具,這個東西可以讓我們畫線,畫法是「第一點、點下去,第二點、拉開來」。我們按下去的地方稱為「節點」,然後拉開後會發現拉開的地方還會多出一條切線(對,就是切線),切線末端的地方稱為「錨點」,可以試著拖拉錨點,讓切線改變,同時讓圖形改變。這樣的線段我們稱為貝茲曲線

螢幕快照 2018-11-11 上午11.53.22

物件畫好後可以點選他,然後在右上方可以看見調整長寬的地方,輸入數值可以調整長寬。

然後旁邊還有方形工具、圓形工具等。

先嘗試做看看吧!!!



圖片匯入

圖片匯入是一個很爽的操作,因為可以很簡單就雕刻出看起來很厲害的圖片。

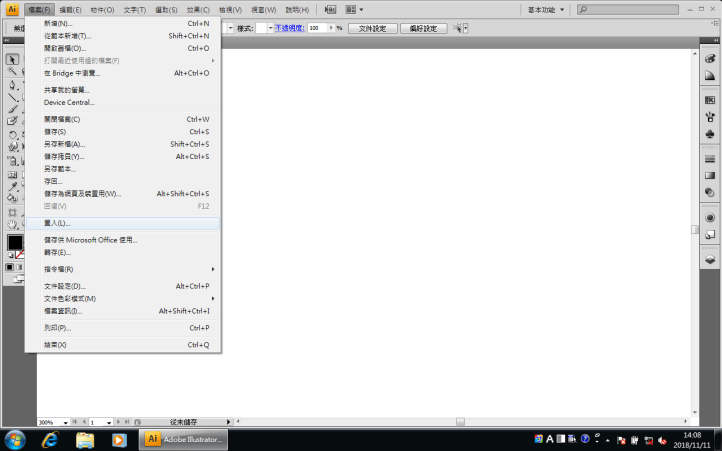

先點選「檔案 > 置入」,找到你要的圖片。

螢幕快照 2018-11-11 下午2.08.55

然後輸入

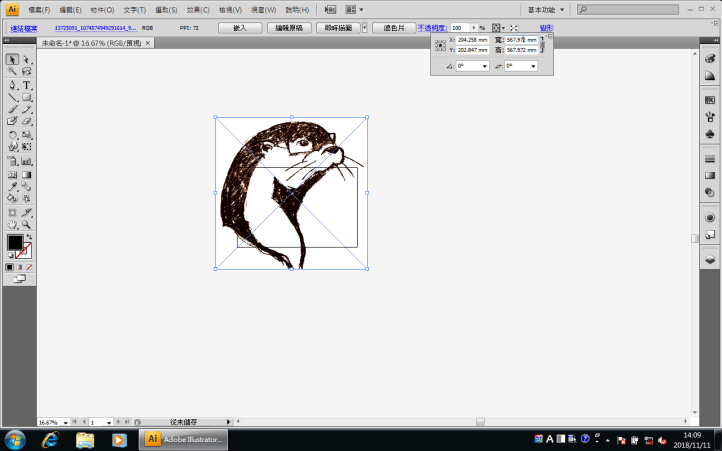

螢幕快照 2018-11-11 下午2.09.14

圖片太大時一樣可以調整他的長寬,但記得長寬比例要先鎖起來。這邊你們可以先把你們找到的圖的最大邊縮到40mm以下,等下可以用。

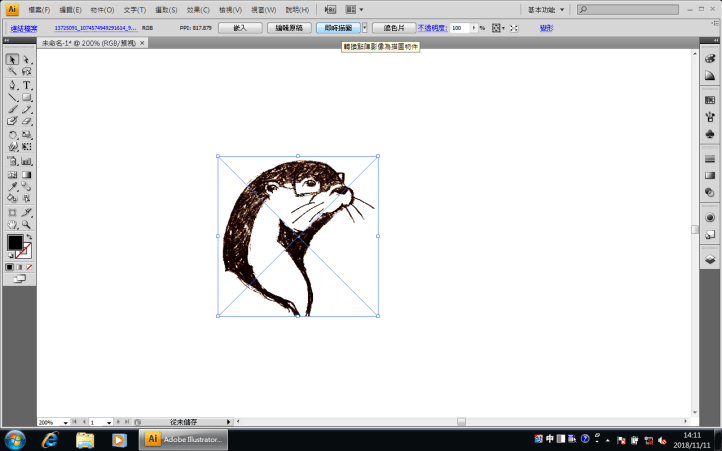

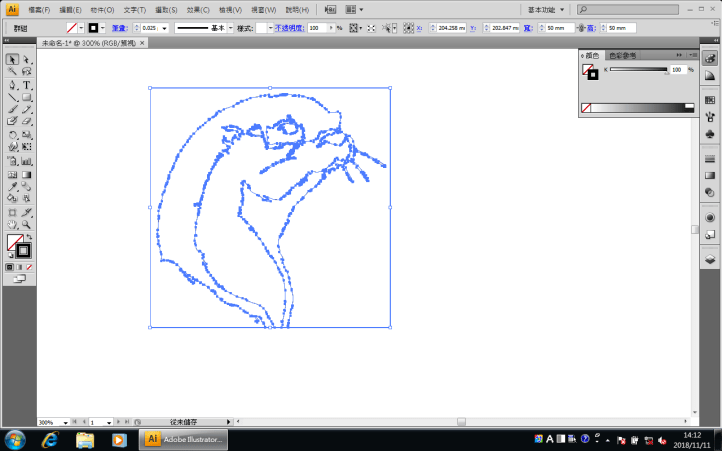

然後點選圖片後上面會有「即時描圖」,點後再點選「展開」可以把圖片變成外框。

螢幕快照 2018-11-11 下午2.11.17

螢幕快照 2018-11-11 下午2.12.52

然後圖片就變成只有外框囉。

接下來可以用這些方式將圖片做成一個50mm*50mm的小吊飾。



雷切操作

雷切機我們使用的是Universal,這款在雷切前需要將線條和顏色做精確的定義,這是這款雷切機使用時最麻煩的地方,所以務必做到以下操作:

  1. 要切線的地方(不論切斷或不切斷)要將線的寬度設為 0.025mm。
  2. 如果超過0.025mm,他會變成填實的方式來切割。
  3. 顏色必須使用RGB的方式定義,且需使數值為0 or 255的狀態。
  4. 切斷、不切斷、填充三種切割模式都要以不同的顏色來定義。

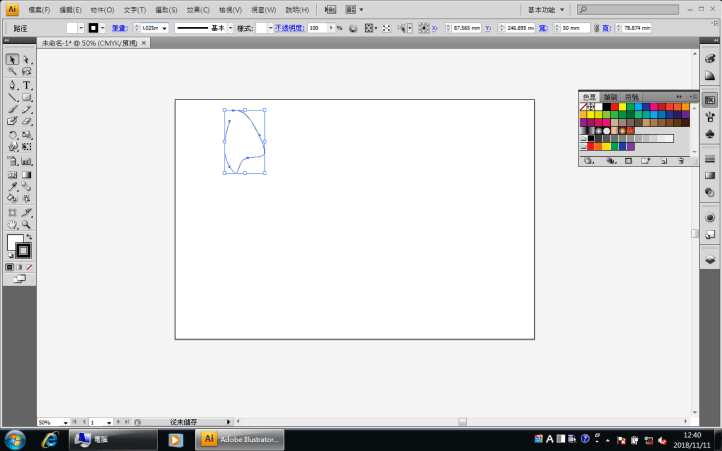

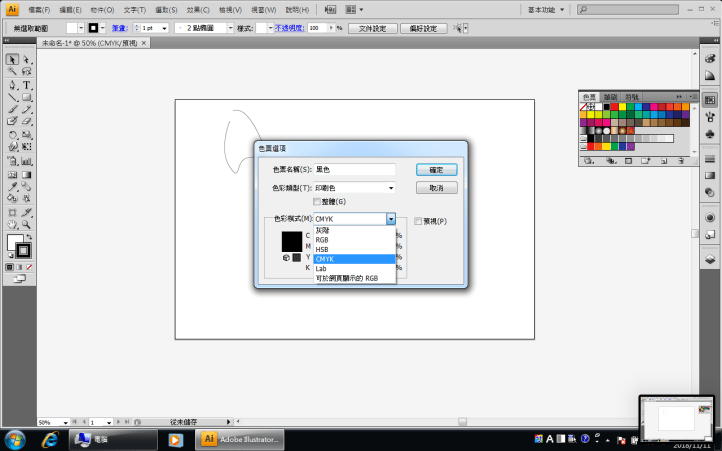

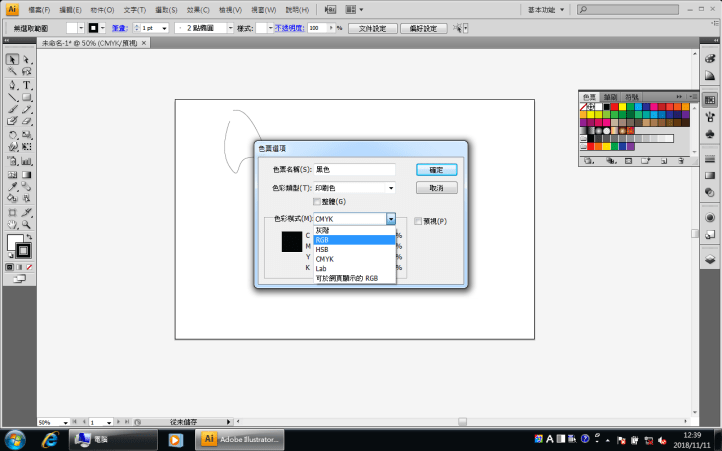

螢幕快照 2018-11-11 下午12.40.07螢幕快照 2018-11-11 下午12.39.30螢幕快照 2018-11-11 下午12.39.45螢幕快照 2018-11-11 下午12.39.50

因為他預設顏色定義使用的是CMYK,所以一定要做顏色的調整。

線徑可以在上方進行修正(筆畫旁邊的地方)。都調整好後就可以將檔案存成ai格式,然後用隨身碟拿到雷切機前的電腦處理囉!





雷切機操作

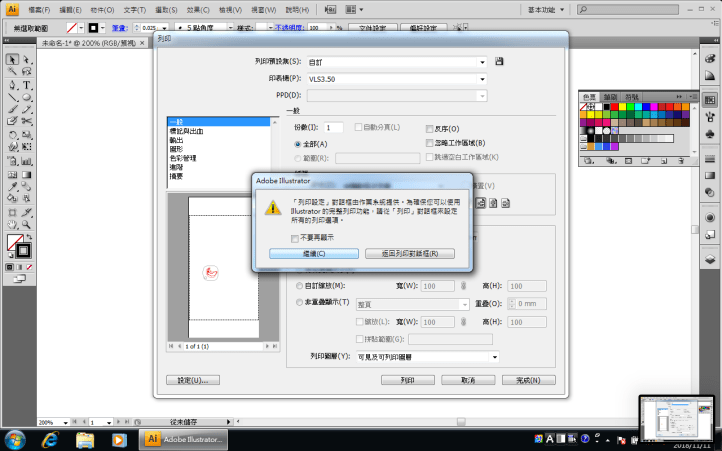

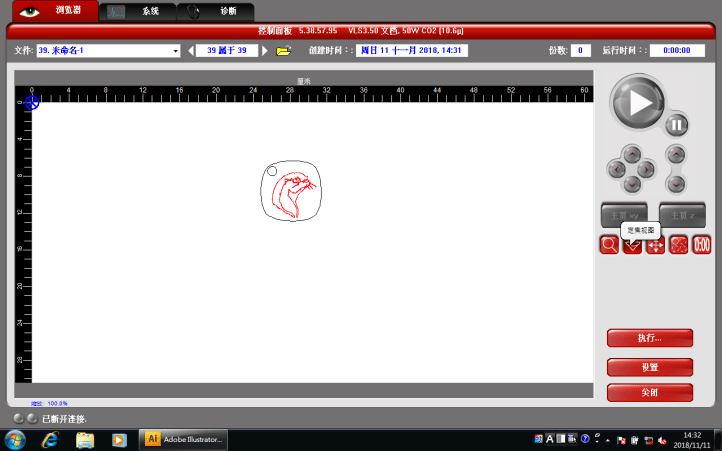

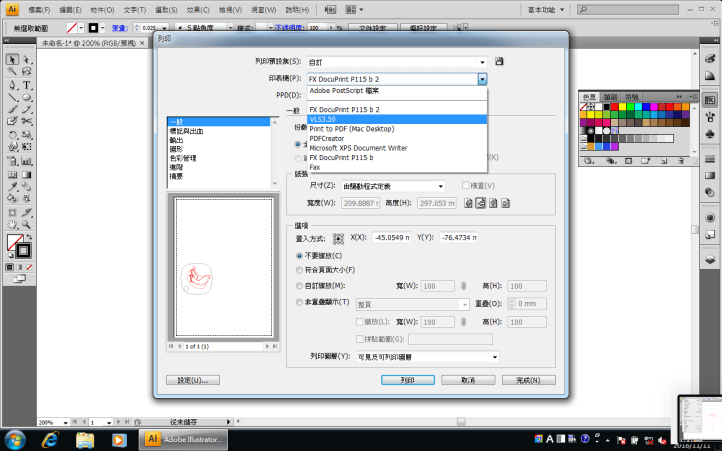

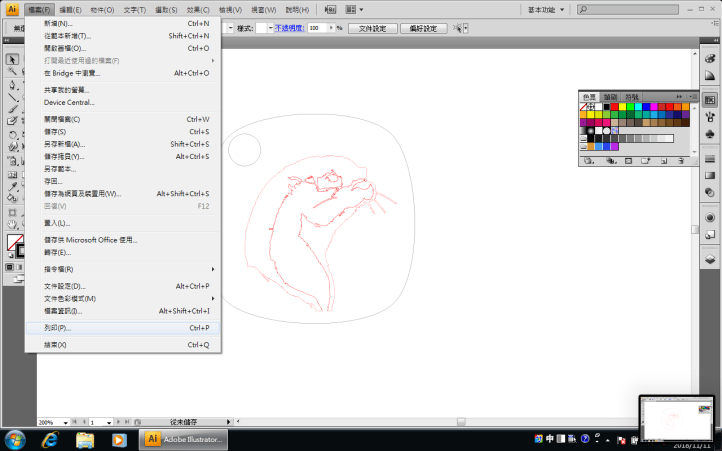

下面的操作就可以到雷切機前的電腦上進行操作了。

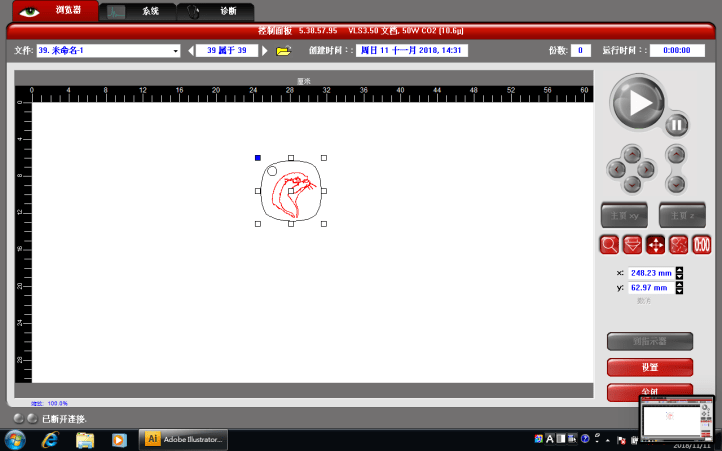

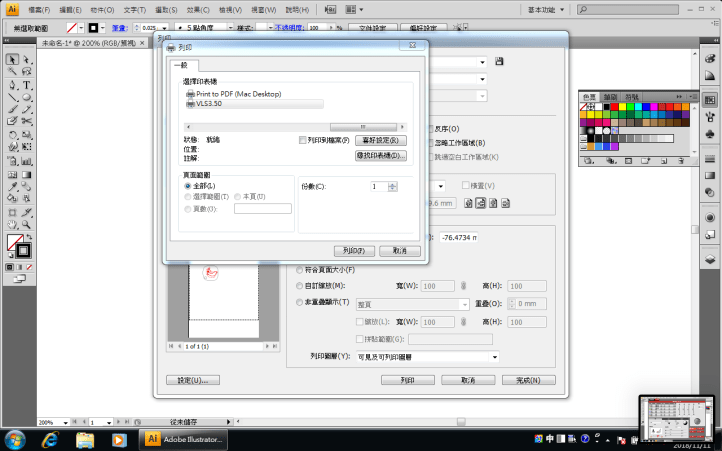

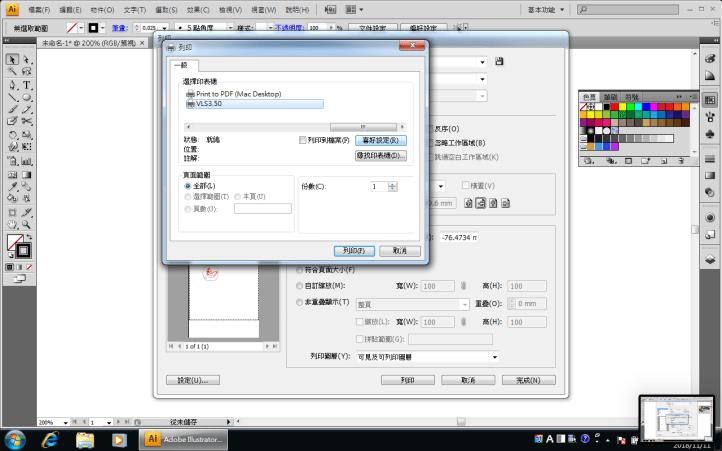

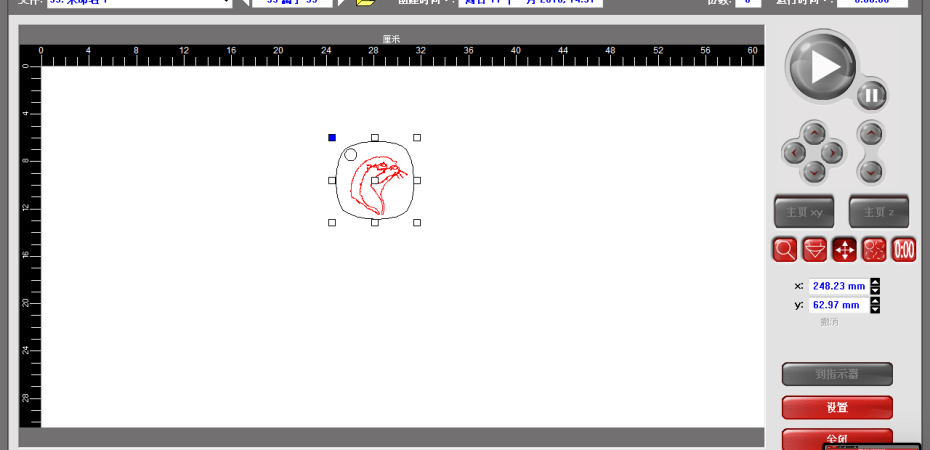

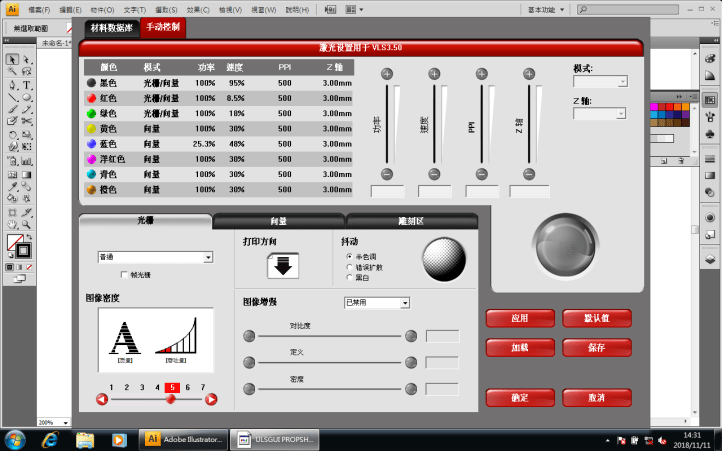

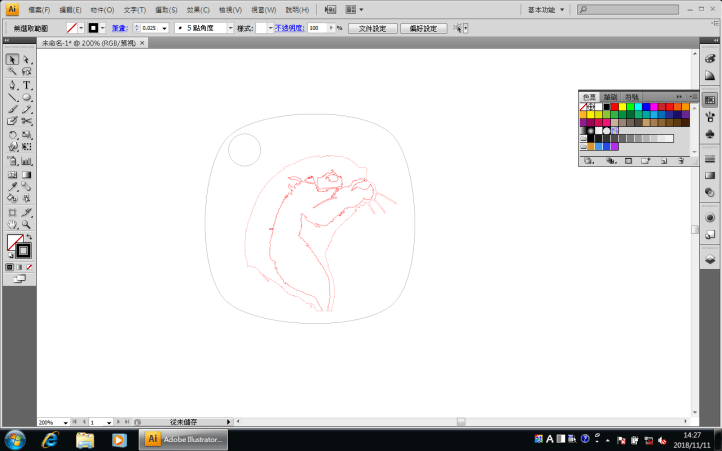

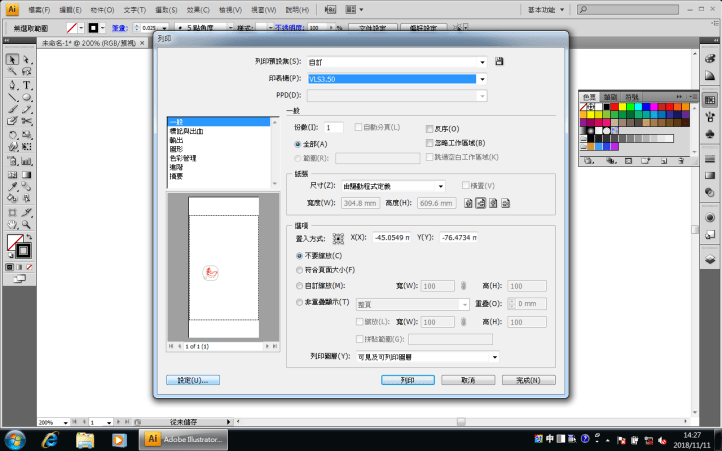

螢幕快照 2018-11-11 下午2.27.31螢幕快照 2018-11-11 下午2.27.35螢幕快照 2018-11-11 下午2.27.42螢幕快照 2018-11-11 下午2.27.52螢幕快照 2018-11-11 下午2.27.55螢幕快照 2018-11-11 下午2.27.59螢幕快照 2018-11-11 下午2.31.45螢幕快照 2018-11-11 下午2.31.53螢幕快照 2018-11-11 下午2.32.11螢幕快照 2018-11-11 下午2.32.15螢幕快照 2018-11-11 下午2.32.18

以上都調整好後按下箭頭,就可以開始切割囉!
