DIP焊接不好的參考範例

焊接我自己覺得是生活科技課程裡面的基本功之一,不一定要了解電路,但要焊的時候一定要焊的好。下面是我自己上課時所搜集來的圖片們!大家可以提供給學生作為「千萬別這樣做」的參考囉 😀

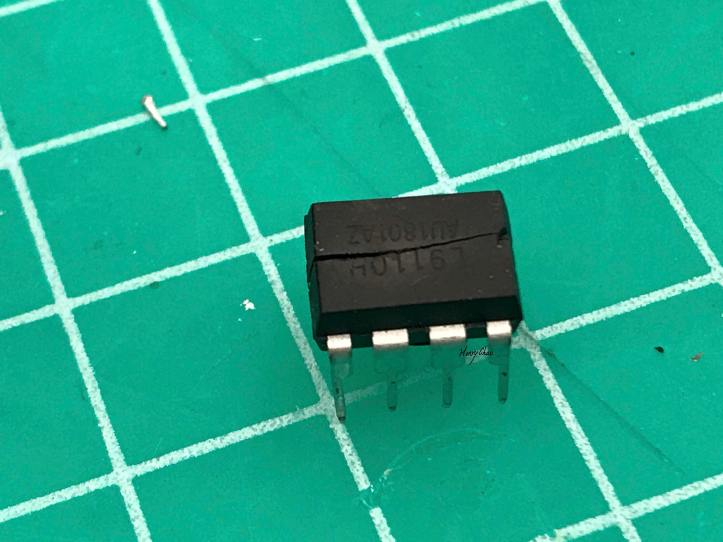

IMG_2728
IC炸掉之一

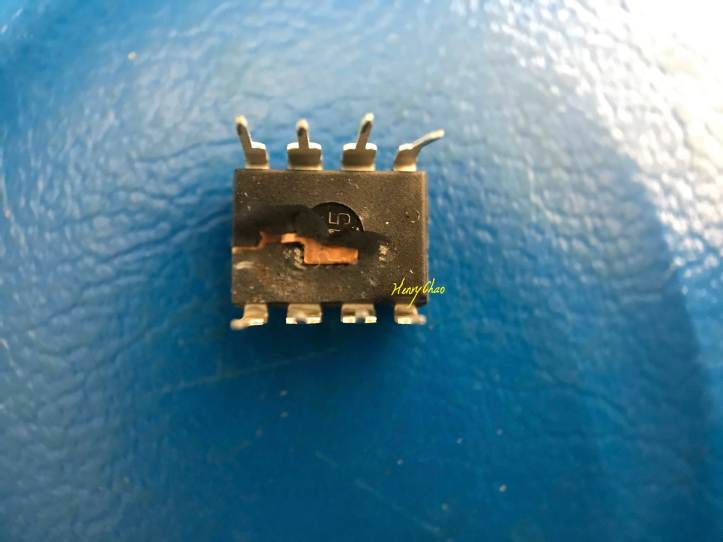

IMG_3135
IC炸掉之二
IMG_3138
IC炸掉之三

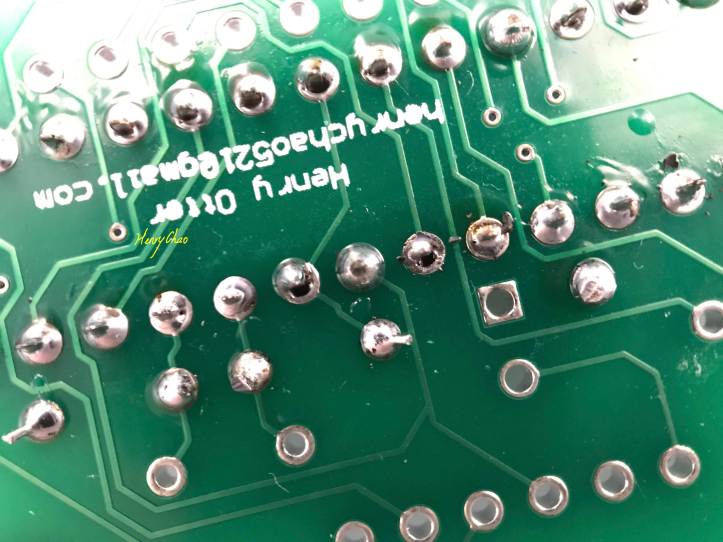

IMG_3141
焊接焊一半

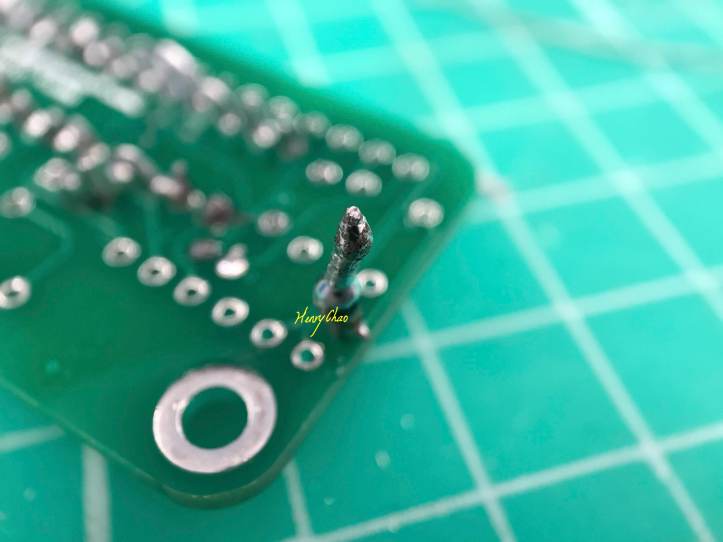

IMG_3143
這是學生的藝術創作,他說他不知道為什麼銲錫就是一直黏上去…

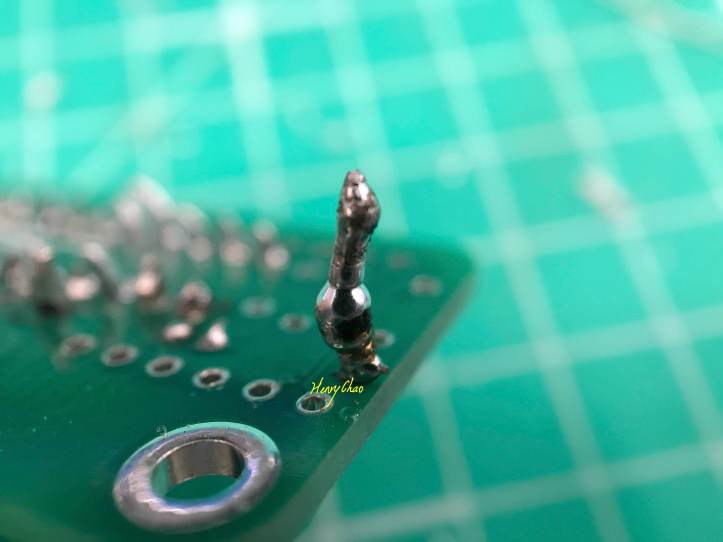

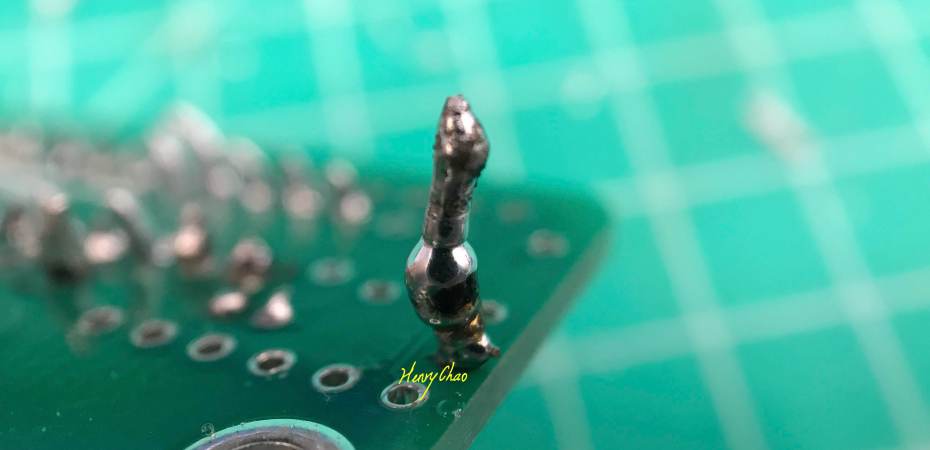

IMG_3144
這是學生的藝術創作,他說他不知道為什麼銲錫就是一直黏上去…

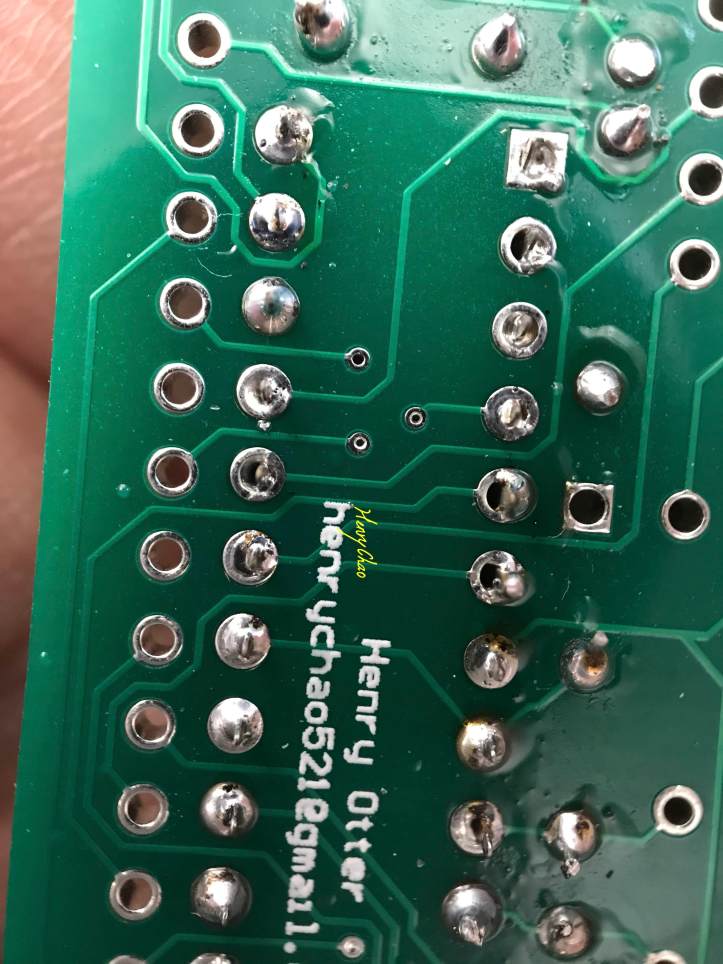

IMG_3145
銲錫不夠,沒銲滿
IMG_3146
溫度控制沒處理好

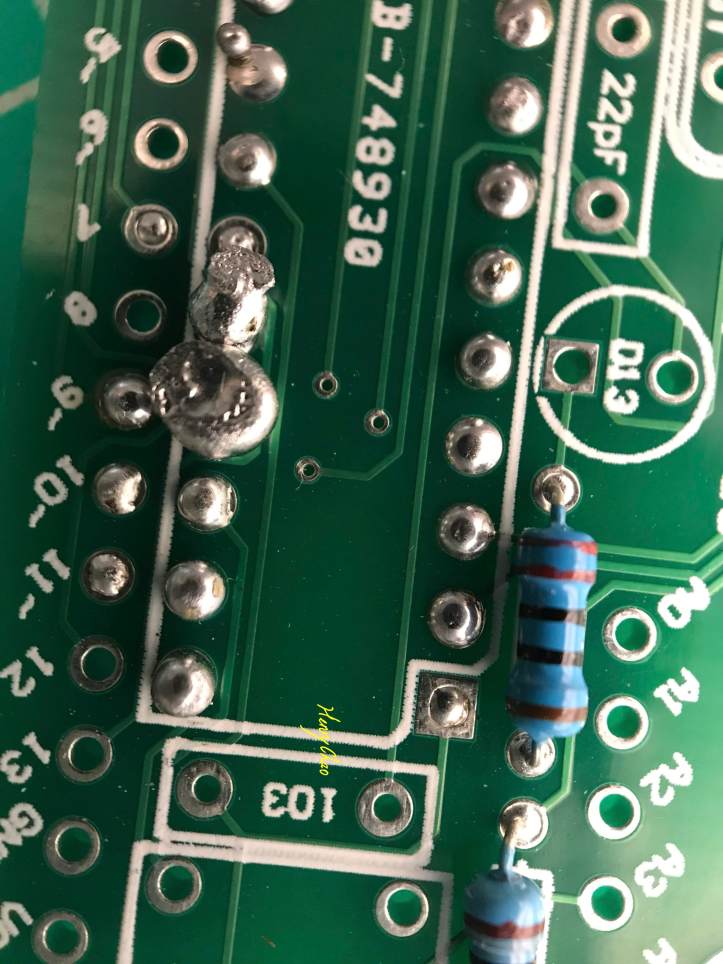

IMG_3147
學生非常認真的銲完後才發現自己的IC掉了

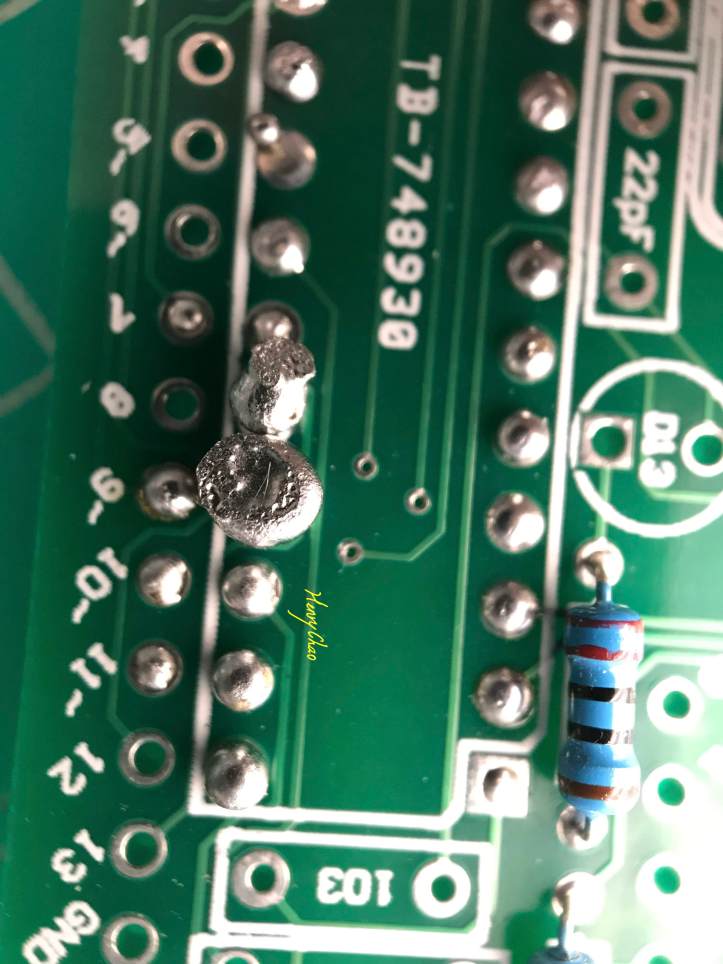

IMG_3148
學生非常認真的銲完後才發現自己的IC掉了
IMG_3152
右邊那顆有像蘋果蒂頭的內凹狀況,十之八九是空銲

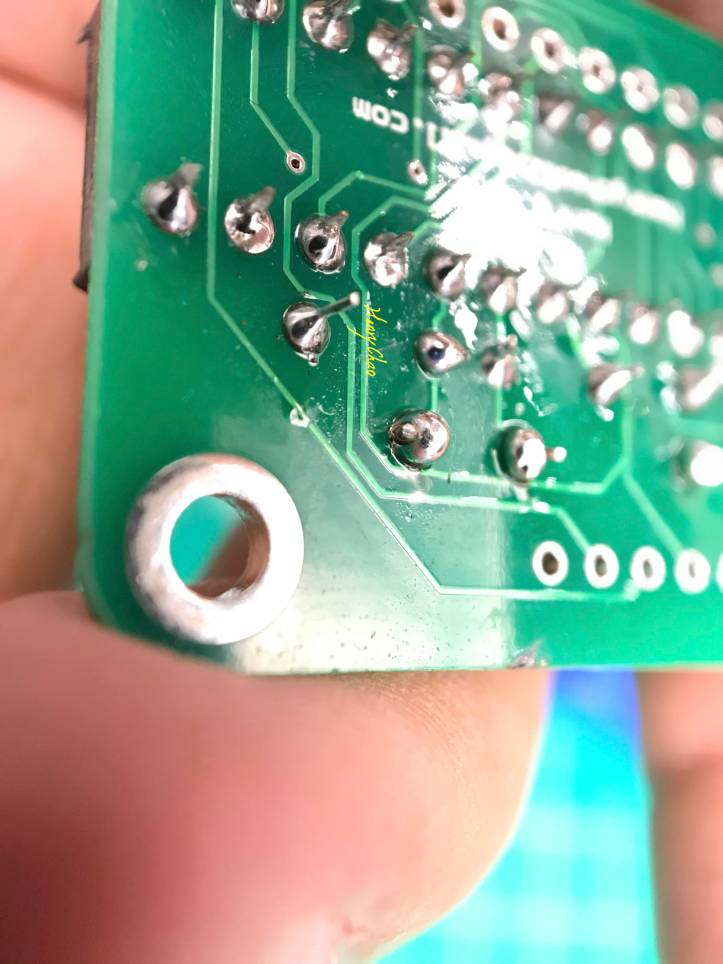

IMG_3154
下方那顆有像蘋果蒂頭的內凹狀況,十之八九是空銲
