TinkerCAD是一套非常好用的3D繪圖入門軟體，我自己時常會用它來做國小教學或是3D建模的入門教學課程，有時候則會用它來修改STL圖，做一些搞笑的東西。

TinkerCAD教學可參考：TinkerCAD 3D繪圖軟體

而這邊要來介紹TinkerCAD的一個新功能：TinkerCAD Circuits（TinkerCAD電路功能）。其實這個功能TinkerCAD醞釀很久了，早在3D建模頁面中，他就有一些電子元件，然後也有出過陽春版的電路模擬軟體，但這次試玩他們新的版本，實在是覺得可以了，基本的教學可以了，所以就來分享一下囉。

TinkerCAD

TinkerCAD的基本進來方式還是說明一下。首先先點：http://tinkercad.com/ 會進入TinkerCAD的頁面，在右邊「註冊」申請一下自己的Autodesk帳號就可以開始使用囉。

進來後會看到基本的3D繪圖介面：

這邊點選左邊的Circuits：

就會出現電子元件囉。

TinkerCAD Circuits

這個地方雖然我覺得已經成熟了，但物件的量還有待加強，一些常見的模組還沒進來，可是電子元件倒是很夠。我們按下左上方的「建立新電路」就會進到操作頁面囉。

這個頁面跟TinkerCAD的操作頁面類似，右邊的物件只要拖拉進來就可以操作了。

拉進來之後，點選我們要連接電子元件的接線端，電線就會出現，同時我們也可以修改電線顏色。（點圖放大）

如果又修改電子元件的擺放方式，也可以按左上角的旋轉，就可以旋轉囉。

TinkerCAD Circuits電路模擬

電路實作上，最麻煩的就是我們通常沒有模擬工具，比方說如果電池接上LED，到底LED會不會爆炸？我們可以做實驗，燒掉一顆LED，但這樣就不環保…，如果可以透過軟體模擬，這樣就會方便很多，而TinkerCAD Circuits就可以完成這個操作。

我們可以看到上面我們接了「電池、LED、麵包板」，然後我們將電線接好後，按下右上方的「開始模擬」，就會發現我們的LED燈突然變亮囉。（點圖放大）

而如果今天我們把電池換成3V，LED還是維持一顆，這樣結果會如何呢？

我們會發現LED上面出現「爆破」的圖案，這代表LED已經燒壞了。

如果我們加顆電阻呢？

LED燈安全的沒爆炸了，這部分其實我們可以計算一下電阻值：

因為LED有最大電流值，超過電流數值就會燒掉，而一般來說，LED的最大電流為35mA（有例外，藍、白通常會再高一些）。因此在3V的電池使用時，我們假設LED的順向偏壓為1.2V，所以：

限流電阻值=（電源電壓 - LED切入電壓）/ 順向電流
R=(3-1.2)/35mA=51(ohm)

因此在這個條件下，我們加上一個電阻值大於51歐姆的就可以囉。

不同的電壓也會在上面顯示不同的亮度唷。

有不懂的元件，這軟體上也有提供說明唷。

TinkerCAD Circuits的Arduino程式功能

這套軟體上最神奇的是他也可以寫程式，所以3D繪圖、程式到電路都可以一條龍完成呢！下面就一起來看看吧。

這邊我們可以看到很多的Arduino板，選一個來玩看看吧。

首先來個Blink。

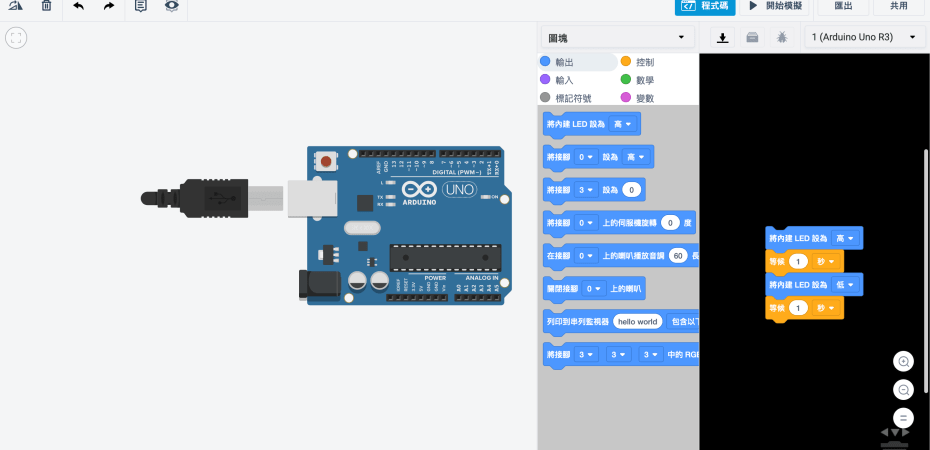

按下右上方的「程式碼」就可以開始撰寫囉。

他也可以直接輸入程式唷。

如果今天來驅動馬達，他則會顯示轉速。

單純接9V電池就快多了。

其他這個軟體也可以搭配Eagle合用，也可以輸出元件報表，大家不訪來試試看吧。

[2020/11/05 新增]

今天一打開軟體就發現他多了micro:bit的功能。可以在右邊選擇micro:bit到左邊工作區中進行操作。

他同樣也有提供基本的電路可以做參考

當我們按下「開始模擬」之後，就會發現右邊多出了方塊，可以針對micro:bit外界的光線、溫度、移動角度（他有加速器）進行調整，並使micro:bit做出改變。

他也有兩片micro:bit的廣播功能，因此之前需要買兩塊板子的活動，也可以讓學生先在電腦上操作後。再進行實作囉。

在試用後發現現階段（20201105）的micro:bit只能使用0, 1, 2, 3V以及GND五個腳位，因此暫時無法像我們一般使用擴充版，將所有腳位都使用上。這部分就期待他們會持續更新囉。

另外，如果不小心按到刪除鍵，系統會提示使用者刪除後會連程式碼一起刪除，因此大家也可以不用擔心不小心把所有辛苦完成的程式都刪除囉。

這次的新增還頗讓人興奮的，大家不訪試試看囉。
